MX530H Горизонтальный обрабатывающий центр с ЧПУ Z-MaT

Горизонтальный обрабатывающий центр MX530H – компактный фрезерный центр с двумя рабочими площадками для автоматической смены заготовок без остановки станка: когда в одной зоне выполняется обработка, другая без простоя переключается на загрузку заготовки.
Благодаря разделенному на зоны поворотному столу, мощному горизонтальному шпинделю, качественной системе перемещений и современному ЧПУ станок с высокой точностью обрабатывает детали со сложной геометрией с четырех сторон за одну установку и обеспечивает преимущество по скорости в серийном производстве. На горизонтальном станке по металлу можно выполнять фрезерование, рассверливание, нарезание резьбы, зенкерование, растачивание ступенчатых и конических отверстий.

  Купить фрезерный станок MX530H от станкостроительного завода Z-MaT заинтересованы предприятия автомобильной, авиационной, аэрокосмической, энергетической, оборонной промышленности, а также производства в сфере тяжелого машиностроения.

Конструкция

Автоматическая смена рабочих зон

Основной конструктивной особенностью фрезерного центра является разделение рабочего стола на две зоны:

• передняя размером 900 х 820 мм и грузоподъемностью 600 кг предназначена для высокоточной обработки деталей из различных металлов;
• задняя размером 450 х 820 мм рассчитана на максимальную нагрузку 300 кг и используется для установки заготовок.

Управляются столы системой плавного перемещения, которая обеспечивает непрерывность производства и работает автоматически. Конструкция разделенного стола имеет двустороннее торцевое зубчатое колесо, которое повышает точность позиционирования заготовок и увеличивает несущую способность.

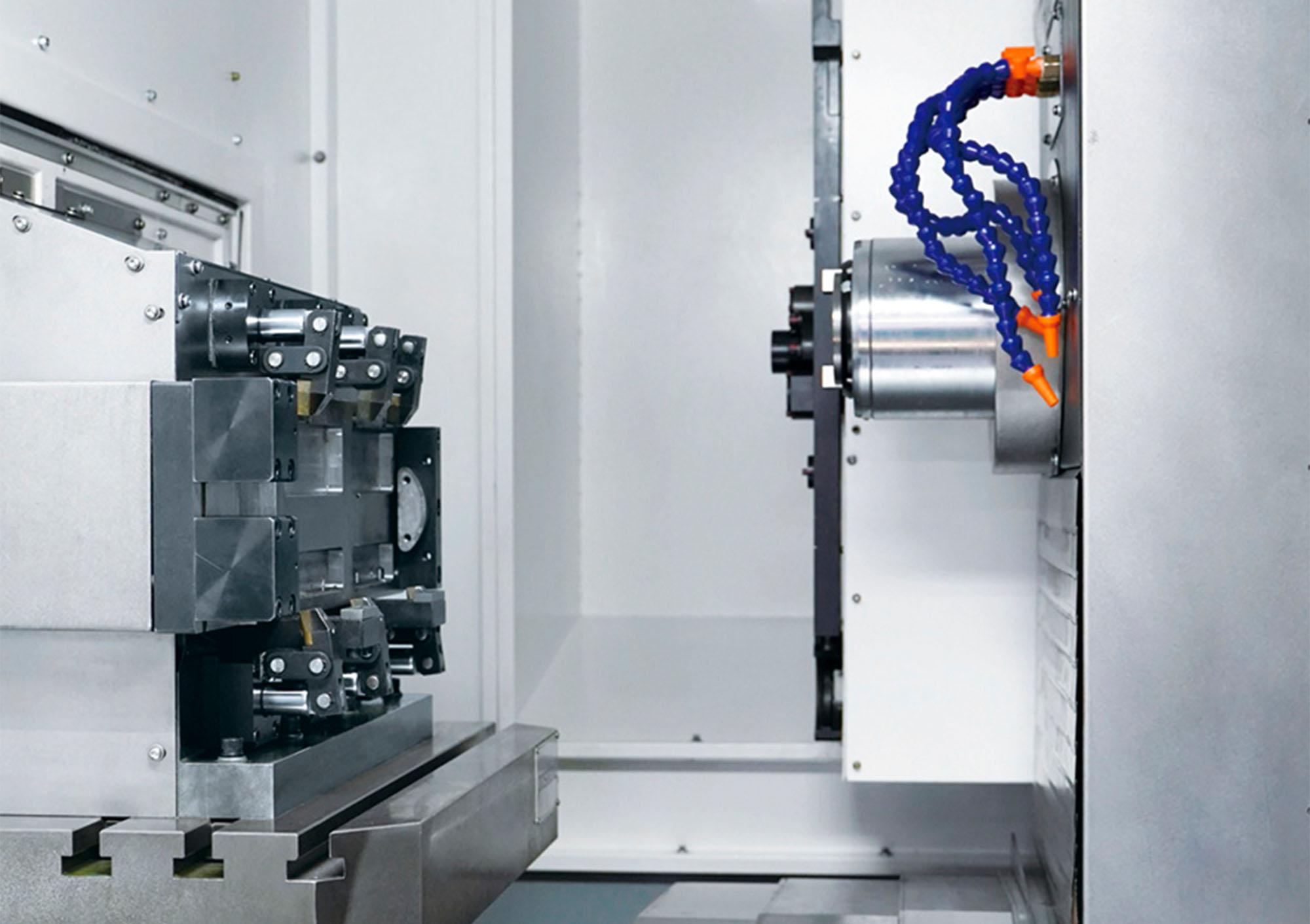

Большой шпиндель ВТ-50 с быстрой сменой инструмента

Фрезерный обрабатывающий центр MX530H в стандартной комплектации оснащен высокопроизводительным шпинделем с креплением BT50 с сервоприводом мощностью 15 (по запросу 18,5) кВт и частотой вращения до 6 000 об/мин, пригодным для обработки широкого спектра материалов. Особенностью конструкции является независимое крепление электродвигателя, что обеспечивает эффективное управление тепловым режимом, изолированную работу узла, снижает термические деформации и повышает точность обработки в любых условиях эксплуатации.

  Горизонтальный обрабатывающий центр оборудован системой автоматической смены инструмента на 24 позиции весом до 8 кг и длиной до 300 мм. Конус шпинделя обеспечивает надежную фиксацию, транспортировку и высокую скорость замены: 1.2 секунды на смену инструмента-инструмент и 3.2 секунды при полном цикле.

Надежные роликовые направляющие качения

На линейных осях фрезерного станка с ЧПУ установлены парные направляющие качения, рассчитанные на работу в тяжелых режимах. Ширина направляющих по оси X составляет 55 мм, по осям Y и Z – 45 мм, на каждую установлено по четыре слайдера. В сочетании с усиленными роликовыми подшипниками такая схема обеспечивает равномерное распределение нагрузок, максимальную жесткость контакта и исключительную устойчивость к динамическим воздействиям при тяжелой резке. Точность позиционирования по всем осям достигает 0,012 мм, повторяемость 0,006 мм. Параметры перемещений: 600 мм по оси X, 70-420 (350) по оси Y и 400 мм по Z. Рабочая подача – 10 м/мин, ускоренная – 30 м/мин по всем осям.

Тяжелая литая станина

При компактных габаритах 3 500 × 3 000 × 2 780 мм станок MX530H имеет вес 8 500 кг, повышенную виброустойчивость и надежность. Эти характеристики обеспечивает высококачественная литая станина, изготовленная по технологии двойного термического старения для снятия статических напряжений и долговременной стабильности при обработке.

 Мощный шпиндель, оптимизированные переходы инструмента в сочетании с автоматической сменой рабочих зон и оперативным отводом стружки повышают эффективность обработки сложных деталей с разнообразными элементами и значительно сокращают время цикла изготовления в условиях серийного производства. Покупка горизонтального обрабатывающего центра MX530H – это большой вклад в конкурентоспособность предприятия, изготавливающего металлические детали для различных сфер экономики.
