V10 Вертикальный обрабатывающий центр повышенной жесткости Z-MaT

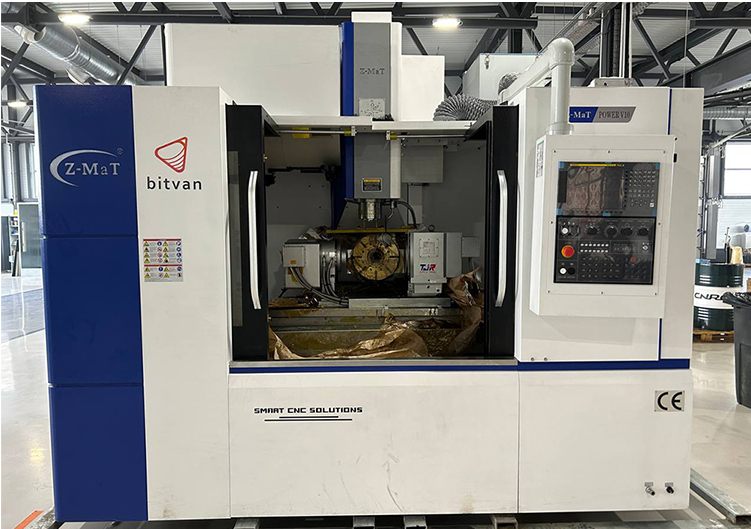

Вертикальный обрабатывающий центр повышенной жесткости V10 от компании Z-Mat – флагман универсальной серии Power V, ориентированной на длительные интенсивные режимы работы. Этот фрезерный станок с ЧПУ отличают выдающаяся жесткость, точность и скорость обработки широкого спектра металлических изделий, предназначенных для различных секторов экономики: оборонной промышленности, тяжелого машиностроения, автомобиле- и приборостроения, аэрокосмической отрасли, добывающих предприятий.

Особая конструкция фрезерного центра сочетает 5 характеристик жесткости для стабильно высокого качества и повторяемости при серийном производстве крупногабаритных и тяжелых деталей. Купить вертикальный станок по металлу целесообразно предприятиям, которые обрабатывают валы, шестерни, колеса, выполняют фрезерование вертикальных, горизонтальных, наклонных и криволинейных поверхностей, всех видов пазов и уступов, растачивают, сверлят и нарезают резьбу на заготовках большого размера. Станок работает быстро и точно, выполняя инструментальные переходы за 1,2 и 3,2 секунды, минимизируя время вспомогательных операций. При дооборудовании управляемым поворотным рабочим столом, оснащенным четвертой или пятой осью, обрабатывающий центр V10 за одну установку изготавливает сложные детали и выводит производство на качественно новый уровень.

Самый мощный фрезерный станок в своей линейке отличается повышенной жесткостью и надежностью за счет передовых конструктивных решений.

Конструкция

Система перемещений с максимальной жесткостью

Уникальная инженерная инновация Power V10 – усиленная система перемещений, обеспечивающая высокую жесткость и долговечность.

В конструкции вертикально-фрезерного станка используются линейные направляющие Hiwin увеличенной ширины: 55 мм (Y) и 45 мм (X и Z) вместо стандартных 35 мм для обрабатывающих центров аналогичного класса. Диапазон перемещений составляет 1050 мм по оси X, 650 мм по оси Y и 600 мм по оси Z при рабочей скорости подачи 15 м/мин и ускоренной до 30 м/мин. Также увеличена длина каретки направляющих для повышения грузоподъемности.

Перемещение шпиндельной колонны и стола обеспечивают 40-миллиметровая ШВП марки Hiwin и шесть комплектов опор качения. Примененные в станке подшипники роликового типа отличаются повышенной устойчивостью к деформациям и увеличенным ресурсом эксплуатации. Четыре ряда подшипников расположены под углом 45° для равномерного распределения нагрузки в радиальном, обратном радиальном и поперечном направлениях и снижения коэффициента трения (0,003–0,005). Это повышает несущую способность и значительно увеличивает срок службы подшипников при длительной работе в предельных режимах.
Широкопролетная Y-образная колонна (1320 мм) оптимизирует жесткость фрезерного станка: даже при высоких скоростях перемещения рабочий стол сохраняет стабильность и точность. Габариты рабочей зоны составляют 1400 × 650 мм, при этом допустимая нагрузка достигает 1 000 кг.

Вся вертикальная конструкция станка базируется на массивной станине из высокопрочного чугуна с усиленными внутренними ребрами. При небольших для данного класса станков габаритах, вес обрабатывающего центра составляет 8200 кг. Станина отлично поглощает вибрации при работе в быстрых и тяжелых режимах.

Для варианта высокоскоростных шпинделей

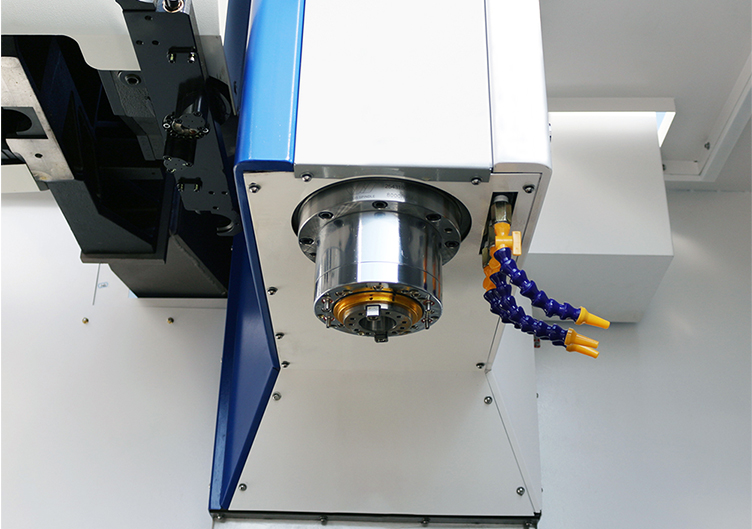

Базовая комплектация вертикального фрезерного центра с ЧПУ предусматривает установку шпинделя ВТ40-150 от тайваньского производителя Royal. Данная модель отличается надежностью и простотой конструкции, обеспечивает скорость до 8 000 об/мин при минимальном уровне вибраций.

Мощность серводвигателя варьируется в пределах 11 – 15 кВт, а номинальный крутящий момент достигает 48 Нм. Использование ременной передачи позволяет поддерживать высокий крутящий момент даже на низких оборотах для обработки твердых металлов, никелевых, титановых заготовок и толстостенных деталей без вибраций и проскальзывания.

В качестве опции предлагается установка более мощного шпинделя ВТ50 со скоростью вращения до 12 000 об/мин. Он оснащен прямым приводом через упругую муфту. Такая конфигурация эффективно подавляет вибрации при высоких скоростях подачи и изготовлении тонкостенных деталей.

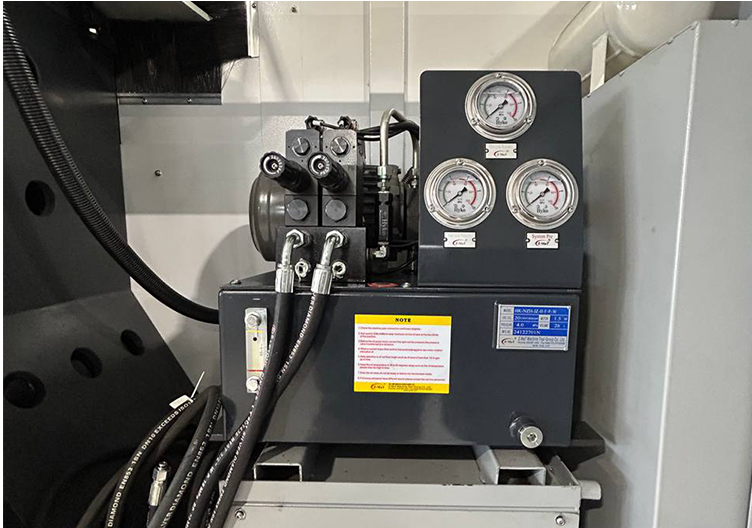

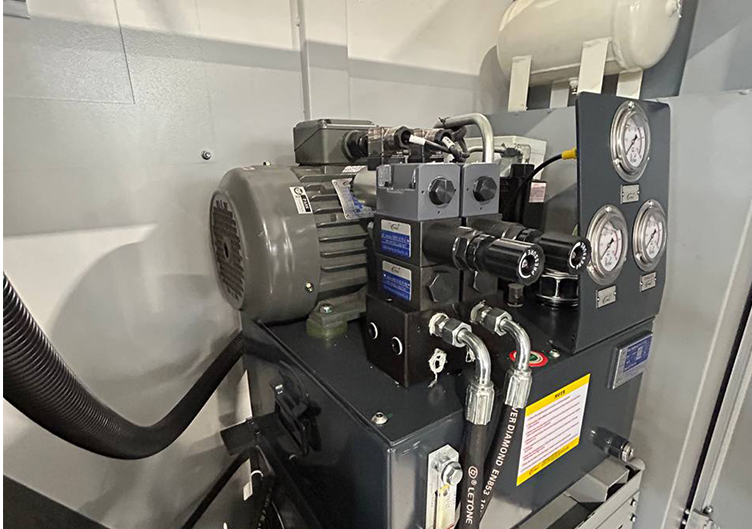

Надежные узлы и системы от мировых производителей

Инженеры Z-MaT разрабатывали оборудование серии Power V как максимально надежное и заложили большой запас прочности как в конструкцию фрезерного станка модели V10, так и в его оснащение. В станке применяются комплектующие и узлы от ведущих производителей:

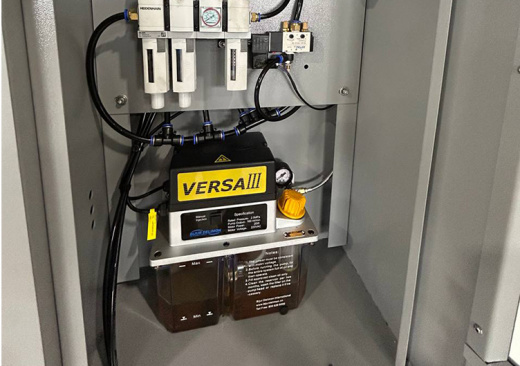

• система смазки VERSA 3 Bijur Delimon,

• система охлаждения MCO Series Oil Cooler,

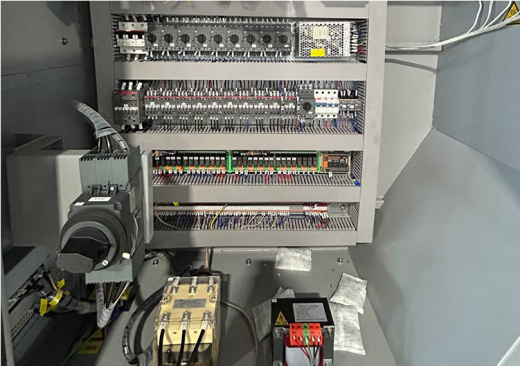

• электрические компоненты Schneider Electric и ABB,

• пневматика AirTAC,

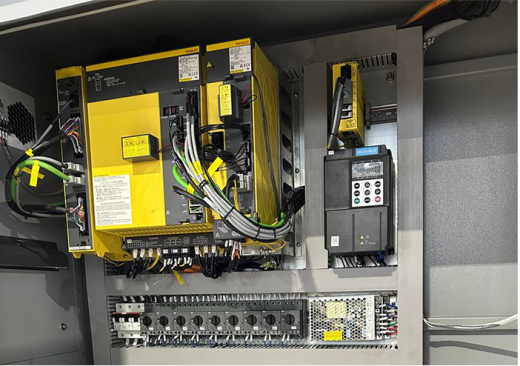

• система ЧПУ Fanuc 0i MF PLUS в стандартной комплектации, Sinumerik 808D от Siemens или GreaMat опционально.

Качественные компоненты вносят вклад в долговечность и производительность обрабатывающего центра от компании Z-MaT.

Высокая мощность, точность и жесткость делают покупку фрезерного станка с числовым программным управлением значимым вложением в повышение эффективности и рентабельности производства металлических деталей.
