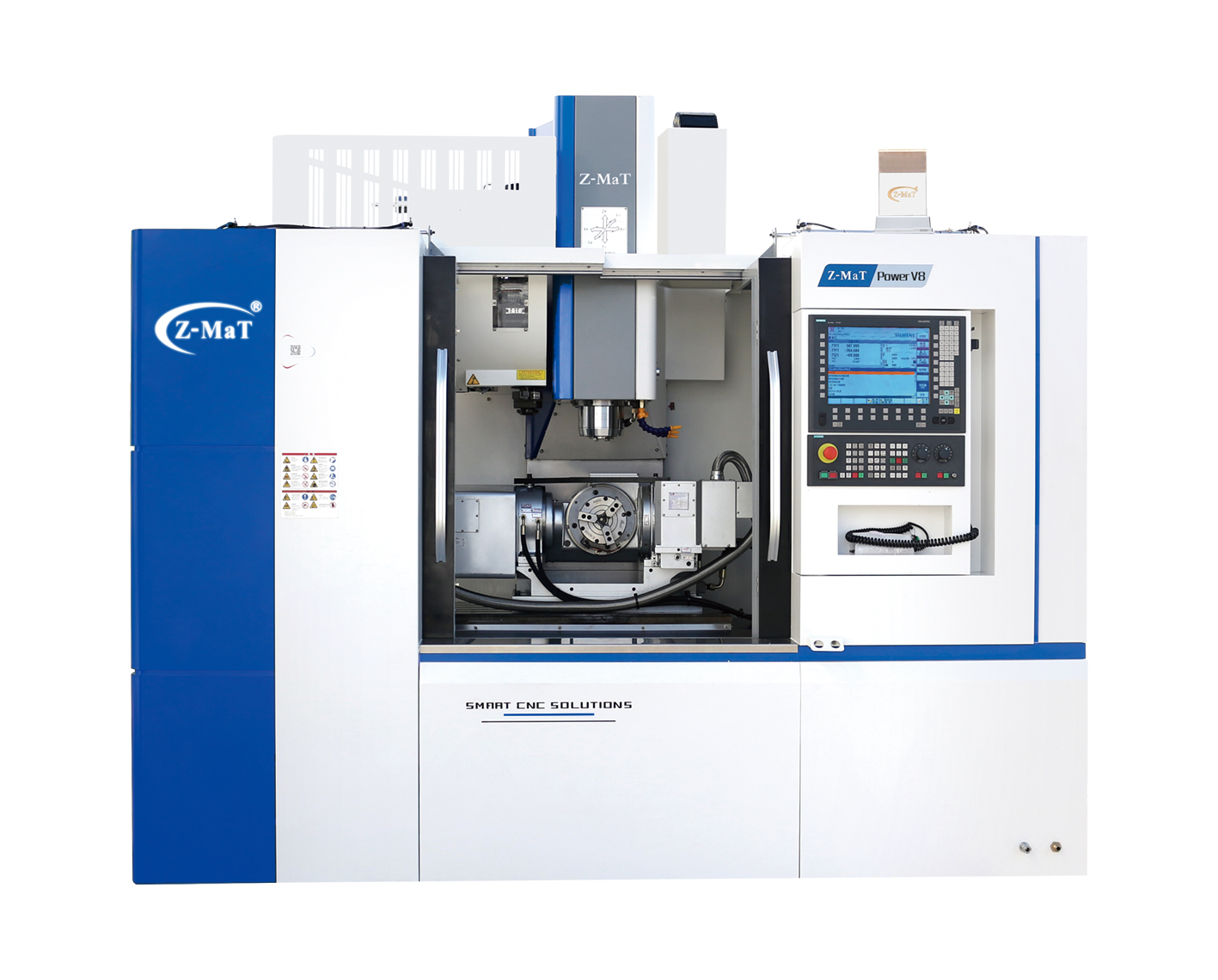

V8 Вертикальный обрабатывающий центр повышенной жесткости Z-MaT

Вертикальный обрабатывающий центр повышенной жесткости V8 спроектирован для длительной эксплуатации в тяжелых режимах обработки металлических заготовок. Эта модель фрезерного станка является средней в высокопроизводительной серии Power V компании Z-Mat. При небольших размерах станок отличается выдающейся мощностью и жесткостью.

Фрезерный станок с ЧПУ быстро и точно выполняет обработку различных типов поверхностей: горизонтальных, вертикальных, наклонных и криволинейных, а также пазов и уступов (прямоугольных, шпоночных, Т-образных и «ласточкин хвост»). Кроме того, он способен создавать винтовые контуры, изготавливать зубчатые колеса и валы, а также осуществлять сверление, растачивание и нарезку резьбы. Быстрая смена инструментов обеспечивается дисковым магазином на 24 позиции с «лаповым» поворотным рычагом.

Приобретение фрезерного центра V8 актуально для предприятий оборонной, машиностроительной, приборостроительной и автомобильной отраслей. Это решение позволяет оптимизировать серийное производство средних и крупных металлических деталей и сократить сроки изготовления. Уникальная конструкция станка разработана с акцентом на жесткость, благодаря этому он гарантирует стабильно высокую точность при работе с предельными нагрузками.

Конструкция

Система направляющих повышенной жесткости

Ключевая инженерная инновация вертикально-фрезерных станков серии Power V – усиленная система перемещений, обеспечивающая высокую жесткость и долговечность.

Парные линейные направляющие качения Hiwin имеют ширину 35/45/35 мм для осей X/Y/Z и увеличенное межосевое расстояние. Каждая направляющая имеет два комплекта опор качения, что обеспечивает плавное и точное движение.

Система перемещения оборудована 40-миллиметровой ШВП марки Hiwin, которая известна эффективностью и надежностью при использовании в самых тяжелых режимах эксплуатации.

Четыре ряда роликовых подшипников повышенной жесткости с углом контакта 45° и низким коэффициентом трения (0,003–0,005) поддерживают плавное движение шпиндельной бабки и стола за счет равномерного распределения нагрузки во всех направлениях. Это повышает несущую способность и значительно увеличивает срок службы подшипников при длительной работе в предельных режимах.

Рабочий стол имеет размер 1200 × 520 мм, а диапазон по осям составляет:

• 850 мм (X)

• 500 мм (Y)

• 570 мм (Z).

Максимальная рабочая подача достигает 15 м/мин, а ускоренное перемещение – 30 м/мин по всем осям.

Вертикальная конструкция и массивная литая станина из высокопрочного чугуна с внутренними ребрами жесткости гарантируют оптимальную жесткость при высоких скоростях движения и позволяют использовать мощные серводвигатели, превосходящие оснащение аналогичных станков.

Фрезерный станок V8также имеет возможность установки управляемого поворотного стола с четвертной или пятой осью.

Мощный шпиндельный узел

Вертикальный фрезерный центр с ЧПУ в стандартной комплектации оборудован шпинделем модели ВТ40-150 производства компании Royal. Узел отличается простой и надежной конструкцией, поддерживающей скорость вращения до 8 000 об/мин и минимальный уровень вибрации. Мощность серводвигателя составляет 11 или 15 кВт, а номинальный крутящий момент – 48 Нм. Ременные приводы обеспечивают высокий момент даже на низких оборотах, что важно для обработки твердых сплавов и толстостенных заготовок.

Опционально доступна установка более крупного шпинделя ВТ50 с максимальной скоростью вращения 12 000 об/мин и прямым приводом через упругую муфту. При обработке тонкостенных деталей и при работе с высокими скоростями подачи вибрации эффективно гасятся, что позволяет сохранить качество поверхности и точность размеров.

Увеличенный рабочий стол

Рабочий стол фрезерного станка по металлу выполнен в Y-конфигурации с колонной и большим пролетом – 1 320 мм. Такая конструкция обеспечивает сохранение жесткости при обработке средних и крупных деталей на высоких скоростях. При небольших габаритах станка 3 000 × 2 200 × 2 350 мм размеры рабочей зоны составляют 1 200 × 520 мм, а максимальная нагрузка на стол – до 800 кг. Это позволяет обрабатывать не только отдельные детали, но и сборочные узлы, снижая количество переустановок и повышая точность позиционирования.

Качественные компоненты

Фрезерный центр модели V8 демонстрирует характеристики, превосходящие аналоги, для длительной работы в интенсивном режиме. Долговечность станка гарантирует применение комплектующих и узлов мировых брендов с безупречной репутацией. В производстве высокоточного оборудования серии Power V на станкостроительном заводе Z-MaT устанавливают систему смазки VERSA 3 Bijur Delimon, систему охлаждения MCO Series Oil Cooler, электрические компоненты Schneider Electric и ABB, пневматику AirTAC, а также систему ЧПУ Fanuc 0i MF PLUS из Японии. В качестве опции возможна интеграция систем управления Sinumerik 808D от SIEMENS или GreaMat.

Продуманная конструкция, значительный запас прочности, стабильность и мощность, сопоставимая с более крупными моделями, делают вертикальный фрезерный центр повышенной жесткости эффективным звеном производства широкого спектра металлических деталей. Купить фрезерный станок V8 у официального дистрибьютора – значит вложить средства в повышение скорости и качества производства.
