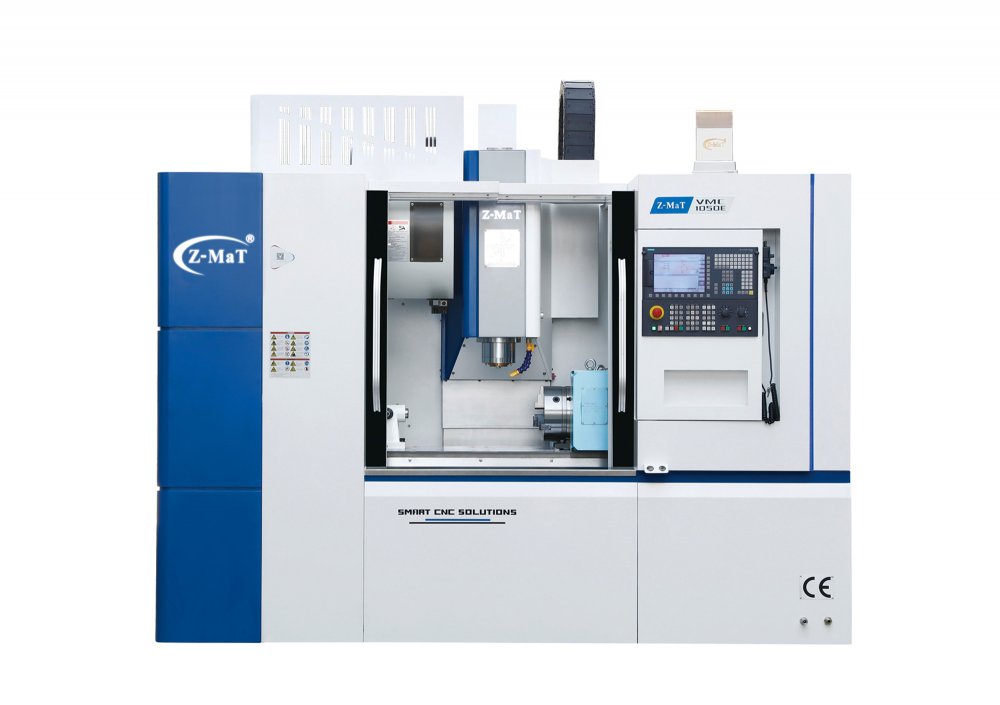

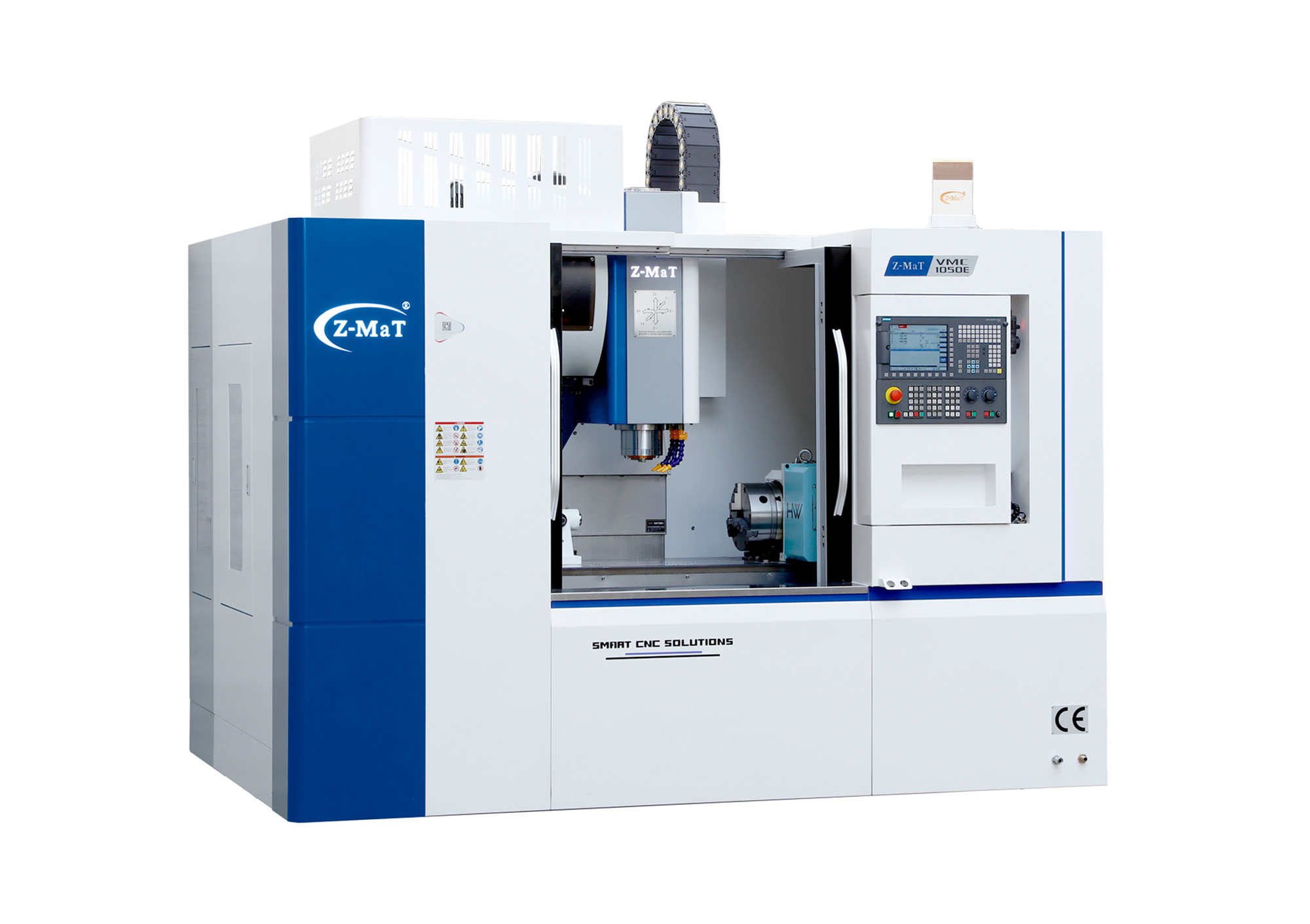

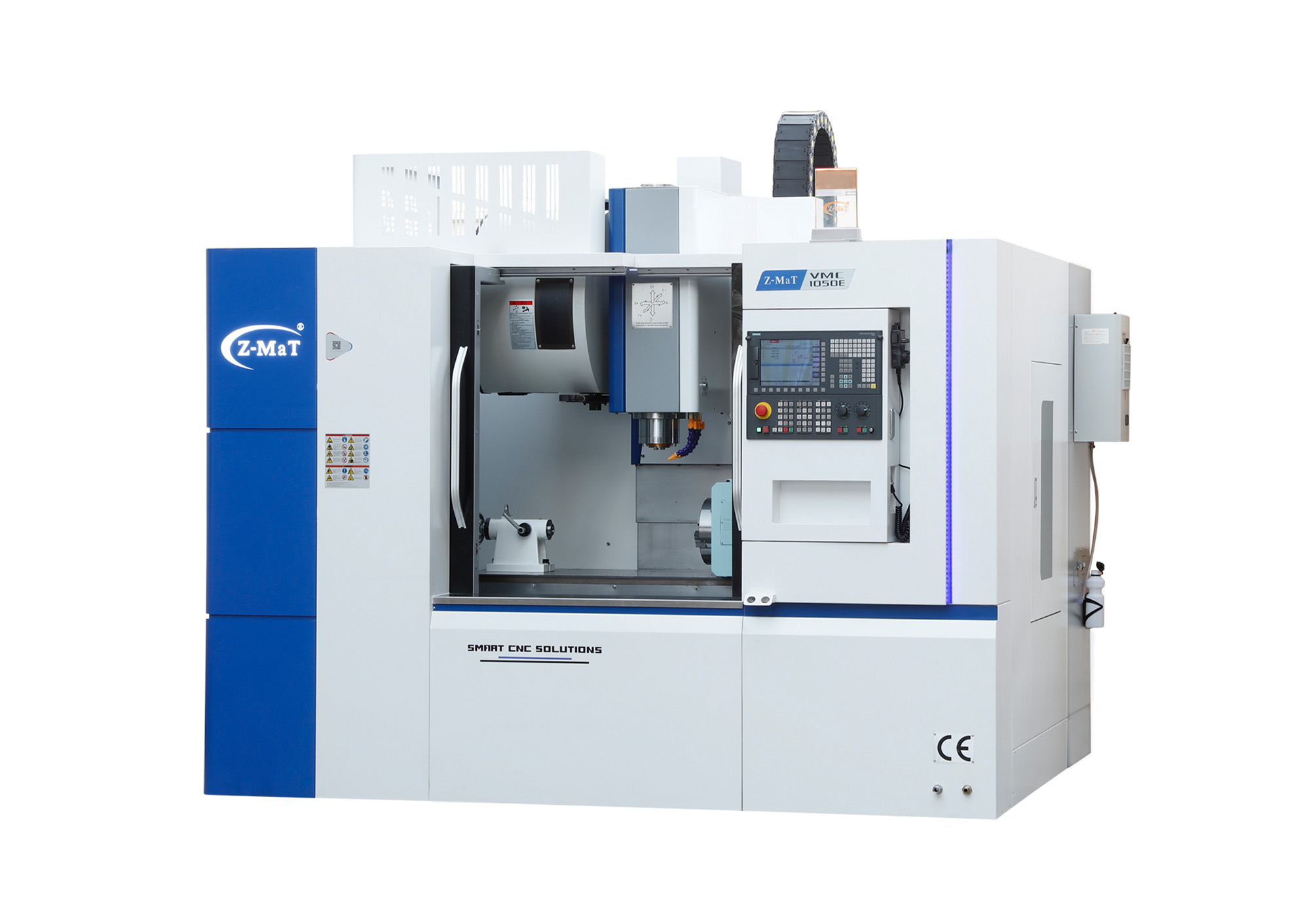

VMC1050E Вертикальный обрабатывающий центр Z-MaT

Вертикальный обрабатывающий центр VMC1050E входит в серию производительных фрезерных станков больших и сверхбольших размеров High Performance. Конструктив отличается тяжелой чугунной станиной, мощной шарико-винтовой передачей с натягом и усиленными направляющими. За счет этого высокоточный станок с ЧПУ обеспечивает максимальное качество поверхности, превосходную термостабильность и низкий уровень шума при обработке крупногабаритных заготовок из различных металлов.

Обрабатывающий центр по металлу ориентирован на предприятия тяжелой промышленности, его покупают те, кому важна скорость и точная повторяемость в серийном изготовлении деталей. Фрезерный центр по металлу применяется в авиастроении, машиностроении, судостроительной отрасли, энергетике, ВПК для производства пресс-форм для литья под давлением, штампов для ковки, деталей двигателей, корпусов, клапанов, фланцев, лопастей гребных винтов, лопаток турбин, роторов генераторов и других деталей. Станок с большой скоростью за один проход фрезерует горизонтальные, вертикальные, наклонные и криволинейные поверхности, сверлит и нарезает резьбу, выполняет различные типы пазов и уступов в заготовках из сталей, алюминия, титана. Значительно повышает скорость серийного производства сложных форм.

Конструкция

Центральное расположение ШВП

Фрезерный станок по металлу VMC1050E имеет габариты 3 120 × 2 900 × 3 030 мм, вес 7 600 кг и увеличенный рабочий стол размером 1300 x 520 мм. Для стабилизации и непревзойденной точности при работе с крупными и тяжелыми заготовками его станина отлита из серого чугуна и выдержана на заводе Z-MaT в течение 15 месяцев для снижения напряжения. Это создает надежную базу для продуктивной работы: станина эффективно гасит вибрации, поддерживает точность и эффективность фрезеровки и сохраняет геометрические параметры оборудования на протяжении всего срока службы.

Линейные направляющие осей марки Hiwin выполнены из качественной стали и имеют ширину 35 мм (Х) и 45 мм (Y и Z), каждый рельс оснащен двумя слайдерами. За счет роликовых подшипников они максимально равномерно распределяют нагрузку, нивелируя вибрации и обеспечивая большую скорость перемещения: рабочая подача составляет 15 метров в минуту, ускоренная – 30 по всем осям. Перемещение по осям X / Y / Z составляет 1 050 / 500 / 570 мм. Расстояние от торца шпинделя до поверхности стола варьируется от 130 до 700 мм.

Между направляющими установлена большая шарико-винтовая передача, которая обеспечивает высокую точность работы, плавное и быстрое движение и энергоэффективность. Точность позиционирования составляет ±0.015 мм, повторяемость – ±0.008 мм.

Скоростной шпиндель и дисковая система смены инструмента

В базовой версии вертикальный фрезерный центр комплектуется устройством тайваньского бренда Royal с конусом BT40. Привод осуществляется через ременную передачу от серводвигателя мощностью 11 кВт, что позволяет достигать частоты вращения от 8 000 до 12 000 оборотов в минуту. Данный конфигурационный вариант считается универсальным и легко модифицируется под специфические задачи обработки с повышением производительности.

В качестве опционального варианта доступен более мощный и жесткий BT50. Сервопривод развивает мощность 15 кВт, обеспечивая частоту вращения до 12 000 об/мин. Такой шпиндель гарантирует прецизионную точность и отличное качество обработки при чистовой и получистовой обработке, включая высокоскоростную, а также повышает технологические возможности станка.
Станок имеет автоматическую дисковую систему смены инструмента, включающую 24 позиции, что существенно сокращает время инструментальных переходов. Размещение узла за пределами рабочей зоны высвобождает полезную площадь, позволяя применять крупногабаритную оснастку при наличии свободных ячеек. Поворотный рычаг механизма снабжен фиксирующим плечом для надежного удержания длинных и тяжелых фрез.

Компоненты и возможности дооборудования

Характеристики фрезерного станка VMC1050E превосходят аналоги по производительности и надежности. В нем применены узлы от ведущих мировых производителей: масляный охладитель MCO Series Oil Cooler, система смазки VERSA 3 Bijur Delimon, электрические элементы Schneider Electric и ABB, пневмокомпоненты AirTAC, а также система ЧПУ FANUC 0i-MF Plus в стандартной комплектации. В качестве опции вместо базового контроллера могут быть установлены системы Siemens Sinumerik 808D, Zmatrol или Syntec. Фрезерный станок также может быть дооснащен управляемым поворотным рабочим столом с четырьмя или пятью осями для обработки более сложных деталей за одну установку.
