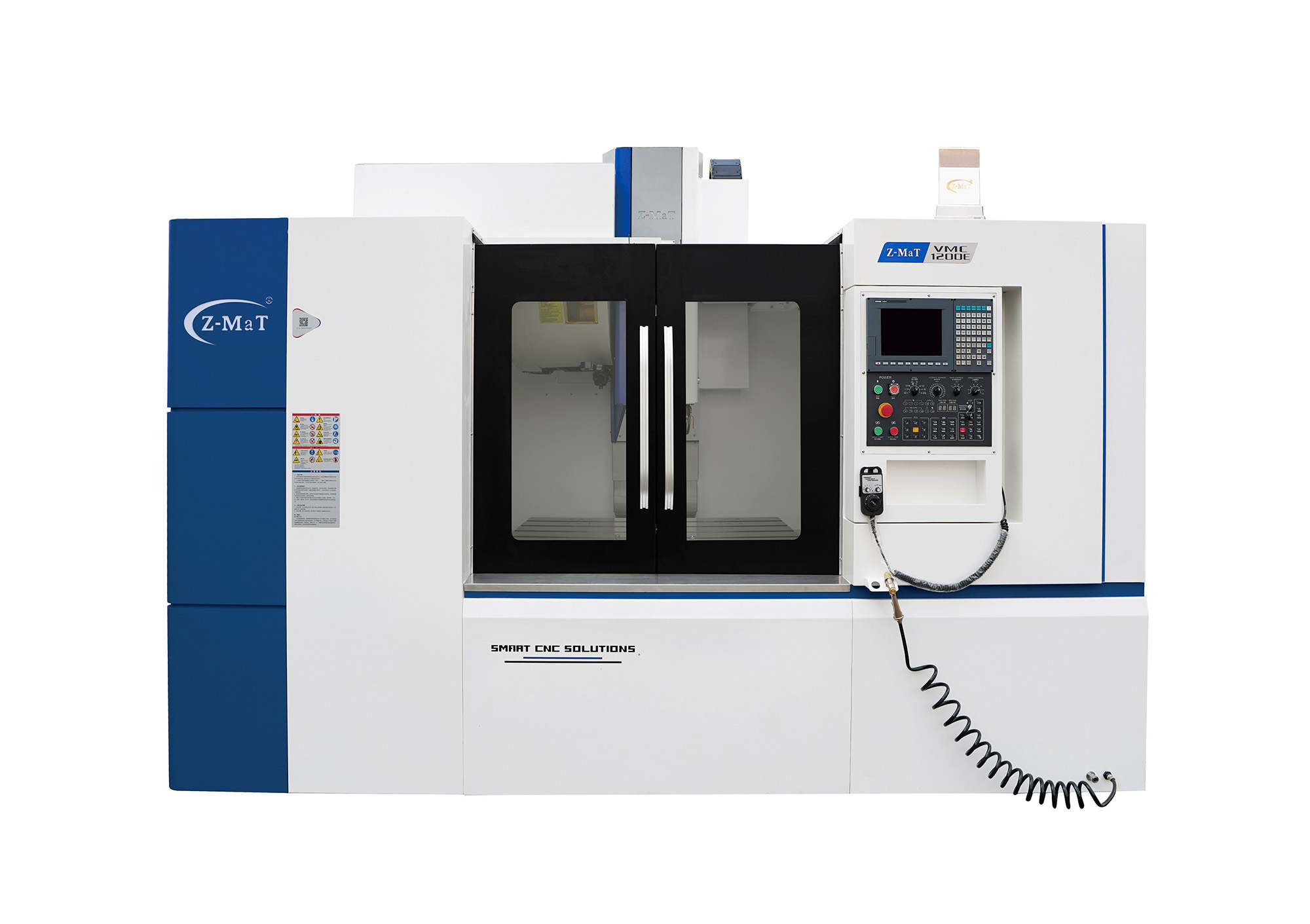

VMC1200E Вертикальный обрабатывающий центр Z-MaT

Вертикальный обрабатывающий центр VMC1200E – старшая модель в линейке высокопроизводительных фрезерных станков серии High Performance. Станок с ЧПУ гарантирует превосходное качество обработанных поверхностей при фрезеровании горизонтальных, вертикальных, наклонных и криволинейных поверхностей, растачивании, развертывании, зенкеровании, сверлении, нарезании резьбы, формировании пазов и уступов. Многосторонняя обработка деталей без перенастройки и переустановки ускоряет производство сложных изделий.

Этот станок сверхбольшого формата рекомендуется купить предприятиям тяжелой промышленности, где важна скорость и точность при крупносерийном производстве металлических деталей. Эффективен в авиационной и авиакосмической отраслях для изготовления крупногабаритных элементов фюзеляжа, крыльев, матриц для композитных конструкций и деталей двигателей. В машиностроении многофункциональный обрабатывающий центр используется для создания пресс-форм для литья под давлением, штампов для ковки и корпусов редукторов для экскаваторов, буровых установок и строительной техники, а также клапанов высокого давления, фланцев для подводных систем и элементов стационарных буровых установок. В судостроении – для обработки больших корпусных панелей, лопастей гребных винтов и деталей судовых механизмов. В энергетическом комплексе VMC1200E может стать основой производства лопаток газовых и паровых турбин, роторов генераторов и компонентов ветрогенераторов.

Конструкция

Усиленная база и система перемещения

Фрезерный центр рассчитан на длительные интенсивные нагрузки: он имеет вертикальную конструкцию на базе массивной чугунной станины, оснащен мощной шарико-винтовой передачей с преднатягом и усиленными линейными направляющими.

Станок имеет габаритные размеры 3 460 × 2 900 × 3 030 мм и вес 7 900 кг. Основу его конструкции составляет цельнолитая станина из серого чугуна, подвергнутая предварительной двухэтапной термообработке для снятия напряжений металла и, следовательно, повышения стабильности и устойчивости станка. Оборудование имеет полную мощность 21 кВт, и благодаря надежной станине выдерживает длительные циклы непрерывной работы в тяжелых режимах.

Парные направляющие осей Hiwin выполнены из высококачественной стали, их ширина составляет 35 мм (ось X), 45 мм (оси Y и Z), каждая направляющая оснащена двумя слайдерами. Благодаря усиленной конструкции они поддерживают точное центрирование каретки, в том числе и с учетом собственного веса суппорта. Это обеспечивает стабильную работу без люфтов и жесткость, что важно для соблюдения точных размеров и прямолинейности. Роликовые подшипники обеспечивают грамотное распределение нагрузки, снижают вибрации и позволяют достичь высокой скорости перемещения: рабочая подача – 10 м/мин, ускоренная – 30 м/мин по всем осям.

Рабочий стол имеет размеры 1 400 х 520 мм и выдерживает нагрузку 800 кг. Расстояние между торцом шпинделя и поверхностью стола – от 130 до 700 мм. Диапазон перемещений составляет:

• 1200 мм по оси X

• 500 мм по оси Y

• 570 мм по оси Z.

Точность позиционирования — ±0.016/0.011/0.013 мм по осям, соответственно. Повторяемость – ±0.009/0.006/0.008 мм.

Станок оснащен крупной шарико-винтовой передачей, обеспечивающей высокую точность, плавность хода и энергоэффективность. Расположение ШВП между направляющими снижает крутящий момент и трение, повышает скорость фрезеровки и продлевает срок службы оборудования за счет равномерного распределения нагрузки при работе с крупногабаритными заготовками.

Скоростной шпиндель и АТС

Фрезерный станок по металлу VMC1200E в базовой комплектации оборудован шпинделем BT40 марки Royal. Привод осуществляется через ременную передачу от серводвигателя мощностью 11 кВт, что позволяет достигать частоты вращения до 8 000 оборотов в минуту. Шпиндель обеспечивает точность и хорошее качество поверхности при чистовой и получистовой обработке, в том числе высокоскоростной, а также повышает универсальность станка - легко модифицируется под специфические задачи обработки.

В качестве дополнительной опции предлагается установка шпинделя с увеличенным конусом BT50 и увеличением скорости вращения до 12 000 об/мин. Он оснащен прямым приводом через упругую муфту. Такая конфигурация эффективно подавляет вибрации при интенсивной подаче.

Станок оснащен дисковым устройством автоматической смены инструментов на 24 единицы, которое минимизирует время простоев. Расположение узла вне рабочей̆ зоны освобождает дополнительное рабочее пространство и дает возможность использования оснастки большого размера в случае, когда ближайшие гнезда пусты. Поворотный рычаг АТС оборудован плечом для фиксации, чтобы удерживать в том числе длинную и тяжелую оснастку.

Надежные компоненты и возможности дооснащения

В конструкции фрезерного центра VMC1200E от завода Z-MaT применяются комплектующие ведущих мировых брендов: система охлаждения MCO Series Oil Cooler, система автоматической смазки VERSA 3 Bijur Delimon, электрические компоненты Schneider Electric и ABB, пневматика AirTAC, а также система ЧПУ FANUC 0i-MF Plus, входящая в стандартную поставку. В качестве альтернативы базовой конфигурации возможна установка ЧПУ Siemens Sinumerik 808D, Zmatrol или Syntec.

Для расширения технологических возможностей станок можно дооснастить управляемым поворотным столом с 4/5 осями.
