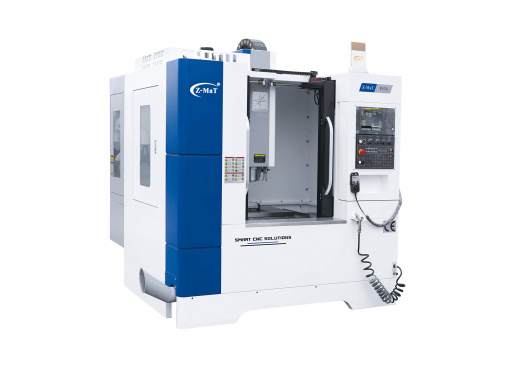

F650 Высокоскоростной обрабатывающий центр Z-MaT

Высокоскоростной обрабатывающий центр F650 – младшая, самая компактная модель высокоскоростной серии бренда Z-MaT. Его задача – повышение производительности серийной прецизионной обработки деталей из различных металлов. Трехосевой фрезерный станок с ЧПУ уже в стандартной комплектации оснащается системой быстрого перемещения по всем осям и позволяет совместить черновые и чистовые операции за одну установку. Благодаря этому станок ускоряет и упрощает производственные задачи в аэрокосмической, машиностроительной, приборостроительной и оборонной промышленности, быстро и точно выполняя фрезерование горизонтальных, вертикальных, наклонных и криволинейных поверхностей, сверление и нарезание резьбы, пазов и уступов в заготовках из сталей, алюминия, титана, а также пластика.

Купить обрабатывающий центр F650 – значит максимально увеличить эффективность крупносерийного производства. Он готов к постоянным интенсивным нагрузкам за счет надежной конструкции и качественных компонентов.

Конструкция

Быстроходные узлы

Ключевое преимущество фрезерного станка по металлу F650 – высокая скорость работы: рабочая подача составляет 12 метров в минуту, ускоренная – до 48 м/мин по всем трем осям. Реализации этой цели и сохранению точности служит ряд инженерных решений.

Во-первых, высокоскоростной шпиндельный узел с хорошей динамической точностью вращения и вибропоглощением.

В стандартной комплектации фрезерный центр оснащается шпинделем тайваньского производителя Royal с инструментальным конусом BT40. Он работает от серводвигателя мощностью 7.5 кВт через ременной привод и обеспечивает скорость вращения 8 000 об/мин. Это универсальный вариант, который легко адаптировать к различным требованиям обработки. Не меняя размер и посадочный диаметр шпинделя, можно ускорить его до 12 000 об/мин за счет прямого привода через муфту с упругим элементом. В таком исполнении он не только увеличивает скорость обработки, но и более эффективно отводит тепло, снижает риск деформации и повышает точность и скорость обработки. Опционально можно также установить шпиндель BBT40 с двойным контактом: по внутреннему конусу и фланцу. Он дает повышенную жесткость и скорость до 15 000 об/мин. При этом узел снижает вибрации и улучшает качество обработки металлов на высоких оборотах по сравнению со стандартным конусом.

Во-вторых, усиленные линейные направляющие, рассчитанные на высокие и продолжительные нагрузки.

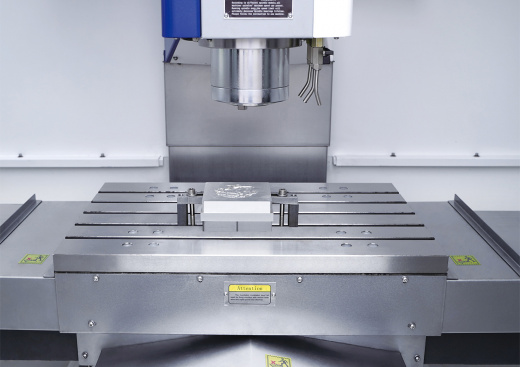

Вертикальный фрезерный станок оборудован износостойкими линейными направляющими Hiwin. На оси X они имеют ширину 30 мм, на осях Y и Z – 35 мм. Рельсы выполнены из высококачественного литья с прочной структурой и оснащены цилиндрическими роликовыми линейными направляющими, которые равномерно распределяют нагрузку за счет угла 45°. Минимальный коэффициент трения системы – 0.003...0.005 повышает точность и снижает износ. Перемещение по осям составляет 600 / 500 / 550 мм для X, Y и Z соответственно при размере рабочего стола 750 х 500 мм. Для точной работы на высоких скоростях установлены шарико-винтовые пары (ШВП) Okada с большим шагом.

В-третьих, уже в стандартной комплектации обрабатывающий центр оснащен быстродействующей системой автоматической смены инструмента, которая также поддерживает высокую скорость выполнения операций и точность. Дисковый магазин на 24 позиции с поворотным лаповым рычагом осуществляет смену инструмента за 1.3 секунды.

Жесткая конструкция

При работе на высоких скоростях важное значение имеет гашение вибраций. Для этого обрабатывающий центр оснащен качественными узлами и тяжелой станиной из выдержанного чугуна. Вес станка при небольших габаритах достигает 4 000 кг. Конструкция колонны с широким пролетом 1320 мм обеспечивает оптимальную жесткость станка в рабочих режимах, сохраняет стабильность и точность даже при высокой скорости перемещения.

Надежные узлы и детали

Характеристики фрезерного станка F650 превосходят аналогичные центры по скорости обработки металлов. В высокоточном оборудовании завод Z-MaT использует компоненты и узлы лучших мировых производителей: систему смазки VERSA 3 Bijur Delimon, электрокомпоненты от мировых лидеров Schneider Electric и ABB, надежную пневматику AirTAC и систему ЧПУ японского бренда FANUC — 0i-MF Plus в базовой комплектации. Опционально может быть интегрирована Sinumerik 808D от Siemens, ZMATROL, GSK, Syntec и и GreaMat. Фрезерный станок также может быть дооснащен управляемым поворотным рабочим столом с четырьмя или пятью осями для обработки более сложных деталей за одну установку.

В сфере обработки металлов растет конкуренция, а вместе с ней – требования к скорости и качеству работ. Покупка вертикального обрабатывающего центра F650 – это возможность вывести крупносерийную обработку металлических изделий со сложной геометрией на новый уровень за счет его выдающихся скоростных параметров.

Области применения

Машиностроение

Изготовление базовых элементов приводов, трансмиссий и несущих конструкций: валы, шестерни, втулки, фланцы, корпуса редукторов, станины и кронштейны. Оборудование обеспечивает высокую точность сопряжений и способность работать с крупногабаритными заготовками.

Авиационная и космическая промышленность

Высокоточная обработка ответственных деталей из титановых и алюминиевых сплавов: лонжероны, шпангоуты, детали шасси, корпуса приборов, лопатки турбин, элементы вооружения и бронетехники. Критически важны стабильность качества и соблюдение жестких допусков.

Приборостроение

Изготовление штампов, пресс-форм для литья металлов и пластмасс, литейных моделей, кокилей и формообразующей оснастки любой сложности (3D-фрезеровка).

Оборонная промышленность

Производство корпусов ракетных двигателей, систем наведения, прицелов, затворных групп стрелкового оружия, бронепанелей и деталей сложной геометрии для бронетехники.
