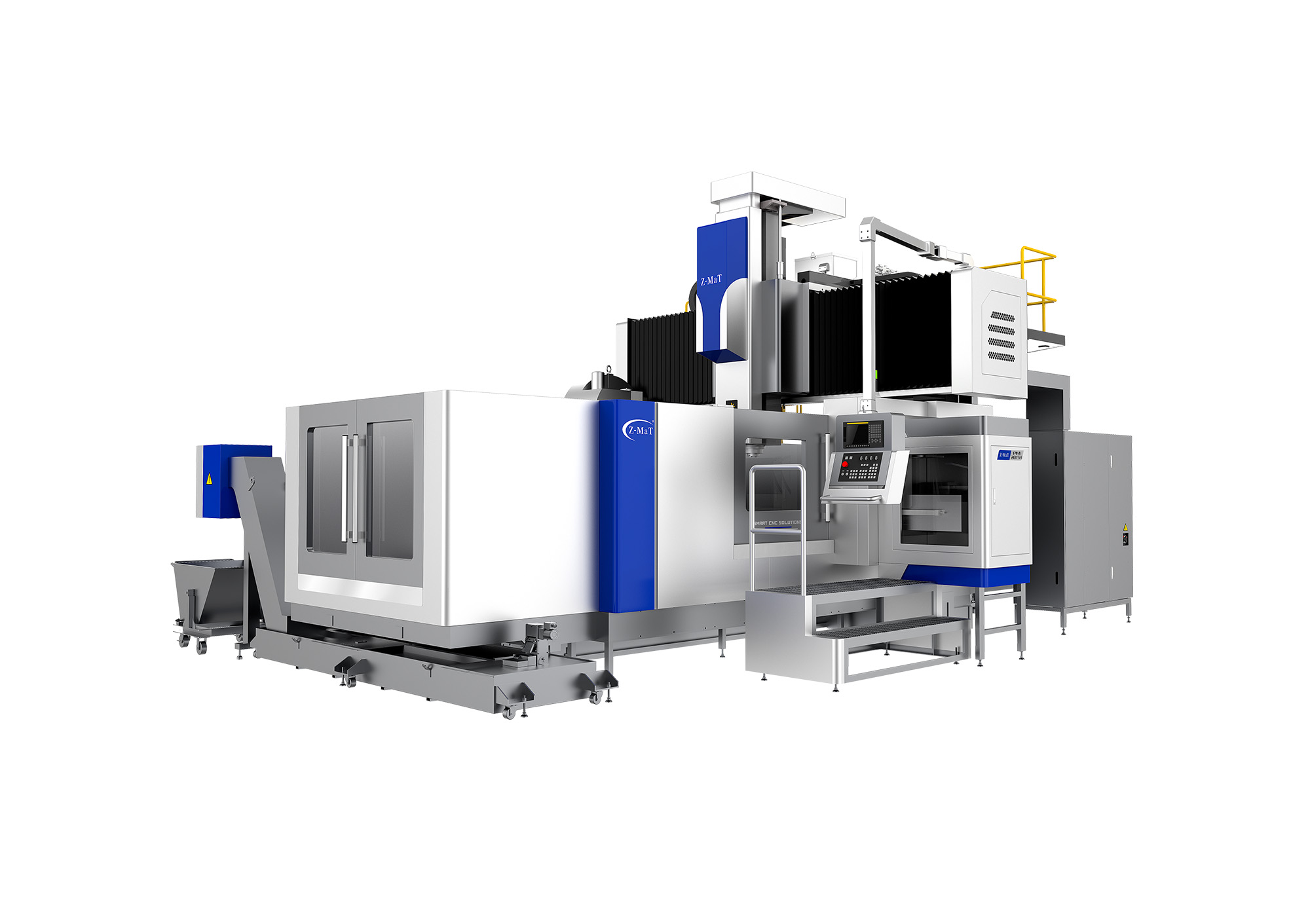

PM1510 Портальный обрабатывающий центр с ЧПУ Z-MaT

Портальный обрабатывающий центр PM1510 разработан станкостроительным брендом Z-MaT для тяжелого фрезерования средних и крупных заготовок. Модель с симметричной конструкцией и корончатой поперечной балкой большого сечения обеспечивает исключительную устойчивость к вибрациям и мощность, достаточную для снятия больших припусков.

  Станок по металлу с высокой точностью выполняет черновое и чистовое фрезерование плоских и сложных контуров, растачивание глубоких отверстий, сверление и нарезание резьбы в деталях из легированных и нержавеющих сталей, чугуна, титановых сплавов и других труднообрабатываемых материалов. Благодаря портальной конструкции с большим пролетом и усиленным направляющим, оборудование стабильно работает с заготовками длиной до 1 500 мм и весом до 1 800 кг. Инструментальная система дискового типа на 24 позиции (опционально до 40) с возможностью установки инструмента весом до 15 кг делает смену оснастки быстрой и удобной.

  Купить фрезерный станок с ЧПУ PM1510 для предприятия, занятого в аэрокосмической, оборонной, автомобильной промышленности, тяжелом машиностроении или производстве штампов и пресс-форм, – значит вывести обработку металлических деталей на новый уровень эффективности и сократить время производственного цикла. Способность работать в тяжелых режимах с сохранением высокой точности обеспечивает продуманная портальная конструкция фрезерного центра.

Конструкция

Усиленная портальная конструкция

Портальный фрезерный центр имеет тщательно просчитанную несущую систему, гарантирующую жесткость и долговечность. Основным ее элементом является полностью симметричная вертикальная ось, которая обладает демпфирующими характеристиками и высокой геометрической точностью за счет увеличенной площади контакта с основанием.
Портал имеет пролет шириной 950 мм и поперечную балку в форме арочного моста. Поперечное сечение 968 × 845,5 мм, корончатая конструкция, ребра жесткости в виде фермы и предварительный изгиб вверх компенсируют вес суппорта и инструмента под нагрузкой и гарантируют неизменную геометрию балки для высокоточной обработки.
Риски провисания исключены и в конструкции длинноходных шарико-винтовых передач: они оснащены дополнительными опорными системами. Сами ШВП имеют преднатяг для плавного движения и исключения люфта.

  В основании фрезерного станка по металлу – массивная чугунная станина, которая эффективно гасит вибрации при тяжелой резке. На собственном заводе станин Z-MaT каждое изделие проходит двойное термическое старение для снятия внутренних напряжений. Это обеспечивает геометрическую стабильность на весь срок службы. При габаритах 4 400 × 3 600 × 3 400 мм вес портального центра составляет 15 000 кг.

Высокомоментный шпиндельный узел BT50

Портальный фрезерный центр PM1510 оснащен шпинделем с конусом BT50 тайваньского производителя Royal. Он выполняет ключевую функцию в высокопроизводительной̆ обработке металлов. Мощность серводвигателя – 15 кВт (номинальная) / 18,5 кВт (пиковая), номинальный крутящий момент – 143 Нм, пиковый – 236 Нм. В базовой комплектации он развивает скорость вращения 8 000 об/мин.
Шпиндель имеет простую и надежную конструкцию, которая формирует жесткое соединение с инструментом, минимальную вибрацию и стабильность при работе в тяжелых режимах:

• узел оснащен направляющими по периметру: они дают большую жесткость, чем ползуны Т-образной формы, и превосходную производительность;
• независимые крепления двигателя снижают термическую деформацию и обеспечивают высокую точность обработки;
• система охлаждения с масляным чиллером исключает тепловые деформации.

Расширенная система перемещений

По всем осям обрабатывающего центра PM1510 применены высоконагруженные линейные направляющие качения Hiwin шириной 45 мм с увеличенным расстоянием между рельсами. Роликовые подшипники повышенной жесткости с оптимизированным расположением равномерно распределяют нагрузку, поддерживая высокую грузоподъемность и увеличенный ресурс.

  Диапазон перемещений составляет 1 500 мм по оси X, 1 000 мм по оси Y и 620 мм по оси Z. Рабочая подача – до 10 м/мин, ускоренное перемещение – 20 м/мин по осям X и Y и 15 м/мин по оси Z. Расстояние от рабочего стола размером 1 600 х 800 до торца шпинделя регулируется от 150 до 770 мм.

  Высокопроизводительный портальный обрабатывающий центр разработан специально для тяжелой высокоточной фрезеровки крупногабаритных заготовок и ориентирован на длительные интенсивные нагрузки. Передовая конструкция, продуманные узлы от ведущих мировых производителей, большой запас прочности компонентов и топовые характеристики фрезерного станка PM1510 способны вывести производство на опережающий уровень. Приобрести портальный фрезерный центр у официального дистрибьютора сегодня – значит, повысить конкурентоспособность предприятия на ближайшие годы.
