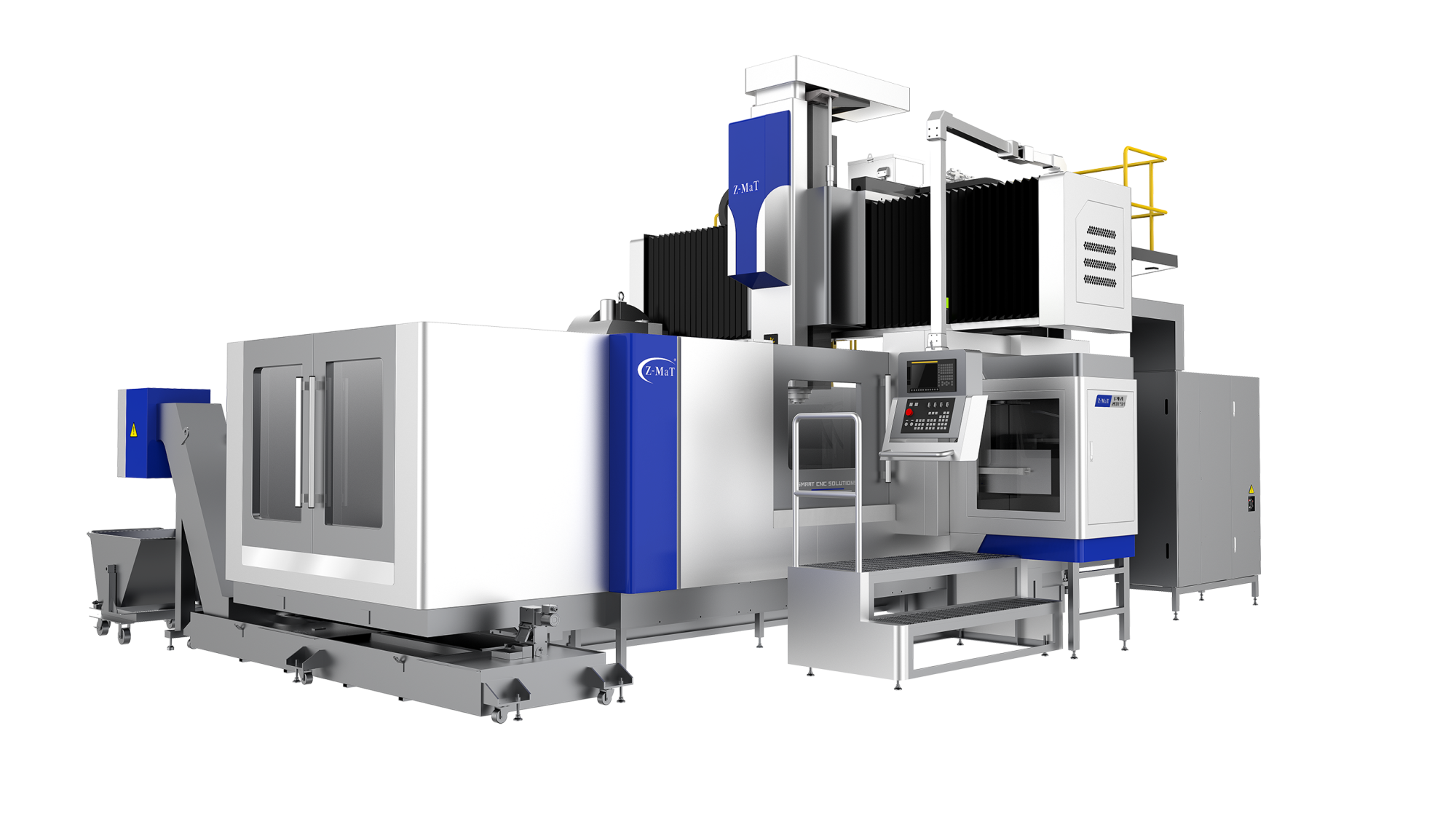

PM2015H Портальный обрабатывающий центр с ЧПУ Z-MaT

Портальный обрабатывающий центр PM2015H производства завода Z-MaT – эффективный станок с ЧПУ для обработки крупногабаритных и тяжелых металлических заготовок в наиболее ответственных отраслях. Он имеет большую рабочую зону, высокую грузоподъемность и усиленную систему перемещений, которые объединены жесткой и стабильной портальной конструкцией, рассчитанной на сверхнагрузки.

  Станок уверенно справляется с черновым и чистовым фрезерованием на максимальных режимах съема металла, растачиванием глубоких отверстий, сверлением и нарезанием резьбы на заготовках из черных, цветных, легированных и нержавеющих сталей, титановых сплавов и других материалов.

  Купить фрезерный станок с ЧПУ PM2015H – стратегически верное решение для предприятий аэрокосмического профиля, тяжелого энергомашиностроения, судостроения, производителей крупных пресс-форм и штампов, оборонной промышленности и горно-шахтного оборудования.

Конструкция

Широкопролетный портал и массивная база

Фрезерный центр отличается усиленной несущей системой, разработанной для максимальной жесткости и продолжительного срока службы.

  Основа станка – термосостаренная чугунная станина, на которой базируется трапециевидная колонна: увеличенная площадь контакта с фундаментом позволяет эффективно гасить вибрации и достигать высокой геометрической точности.

  Масса фрезерного станка – 22 000 кг, габариты 9 000 × 5 500 × 4 800 мм. Массивная станина и колонна с пролетом 1 500 мм надежно демпфируют колебания при самой тяжелой прерывистой резке, включая обработку титановых и никелевых сплавов.

  Следующий элемент жесткости – неподвижная балка в виде арки с корончатым сечением размером 968 × 845,5 мм и ребрами жесткости. Заранее заданный прогиб вверх нивелирует деформацию, возникающую под весом суппорта и инструмента при работе, и обеспечивает стабильность геометрии для прецизионной обработки.

  Широкий пролет формирует большую рабочую зону 2 000 ×1 300 мм с грузоподъемностью 6 000 кг. Система продольных, поперечных и диагональных ребер жесткости позволяет обрабатывать детали длиной до 2 200 мм и шириной до 1700 мм без потери точности. Диапазон регулировки стола до торца шпинделя от 200 до 1000 мм дает возможность работать с высокими заготовками и длинным инструментом.

Комбинированная система направляющих

Ключевая особенность фрезерного станка PM2015H – комбинированная схема направляющих, объединяющая преимущества разных типов:

• по осям X и Y смонтированы высоконагруженные роликовые линейные направляющие Hiwin: по X – ширина 45 мм, восемь ползунов; по оси Y – 45 мм, четыре ползуна;
• по оси Z применена усиленная коробчатая направляющая (box guide), обеспечивающая максимальную жесткость при тяжелом фрезеровании с большими вылетами инструмента.

Рабочая подача – до 8 м/мин, ускоренные перемещения – 18 м/мин по всем осям.
Длинноходные шарико-винтовые передачи оборудованы дополнительными опорными узлами для исключения провисания. Предварительный натяг ШВП обеспечивает плавность движения и исключает люфты.

Шпиндель BT50 для тяжелой резки

Фрезерный портальный станок оснащен большим шпинделем BT50 бренда Royal – оптимальное решение для оборудования, ориентированного на интенсивную эксплуатацию. Параметры сервопривода: 15 кВт (номинально) / 18,5 кВт (пиково), крутящий момент – 143 Нм (S1) и 236 Нм (S2). Этого достаточно для съема максимальных припусков с твердых и вязких материалов, включая жаропрочные сплавы и высоколегированные стали.

  Базовая частота вращения шпинделя составляет 6 000 об/мин и отлично подходит для зоны низких и средних оборотов, критически важной для тяжелой черновой обработки.
Шпиндельный узел надежно защищен от перегрева и, соответственно, снижения точности работы. Система жидкостного охлаждения шпинделя предотвращает перегрев подшипников и тепловые деформации. Независимые крепления двигателя и теплозащитный экран защищают от тепла переднюю бабку шпинделя, обеспечивая стабильность даже при круглосуточной эксплуатации.

Эффективный инструментальный магазин с широкими опциями

Фрезерный центр PM2015H имеет инструментальный магазин дискового типа на 24 позиции с возможностью расширения до 40 или 60 позиций. Он принимает оснастку весом до 15 кг. В качестве опции доступны различные фрезерные головки: поворотные, универсальные с регулировкой на ±45°, подходящие для обработки наклонных и сложных форм, а также головки с фиксированным углом. Время автоматической смены инструмента – 1,2 с (инструмент-инструмент) и 3,2 с (полный цикл). Паспортная точность позиционирования – 0,012 мм по X/Y и 0,015 мм по Z, повторяемость – 0,008 мм по всем осям. По заказу устанавливаются линейные датчики обратной связи для повышения точности до премиального уровня.

  Фрезерный портальный станок рассчитан на самые тяжелые и длительные производственные циклы. Надежность обеспечивают комплектующие ведущих мировых производителей и продуманная конструкция. Покупка портального обрабатывающего центра PM2015H – это ставка на максимальную жесткость, высокий крутящий момент и стабильность производства самых крупногабаритных деталей в самых ответственных отраслях.
