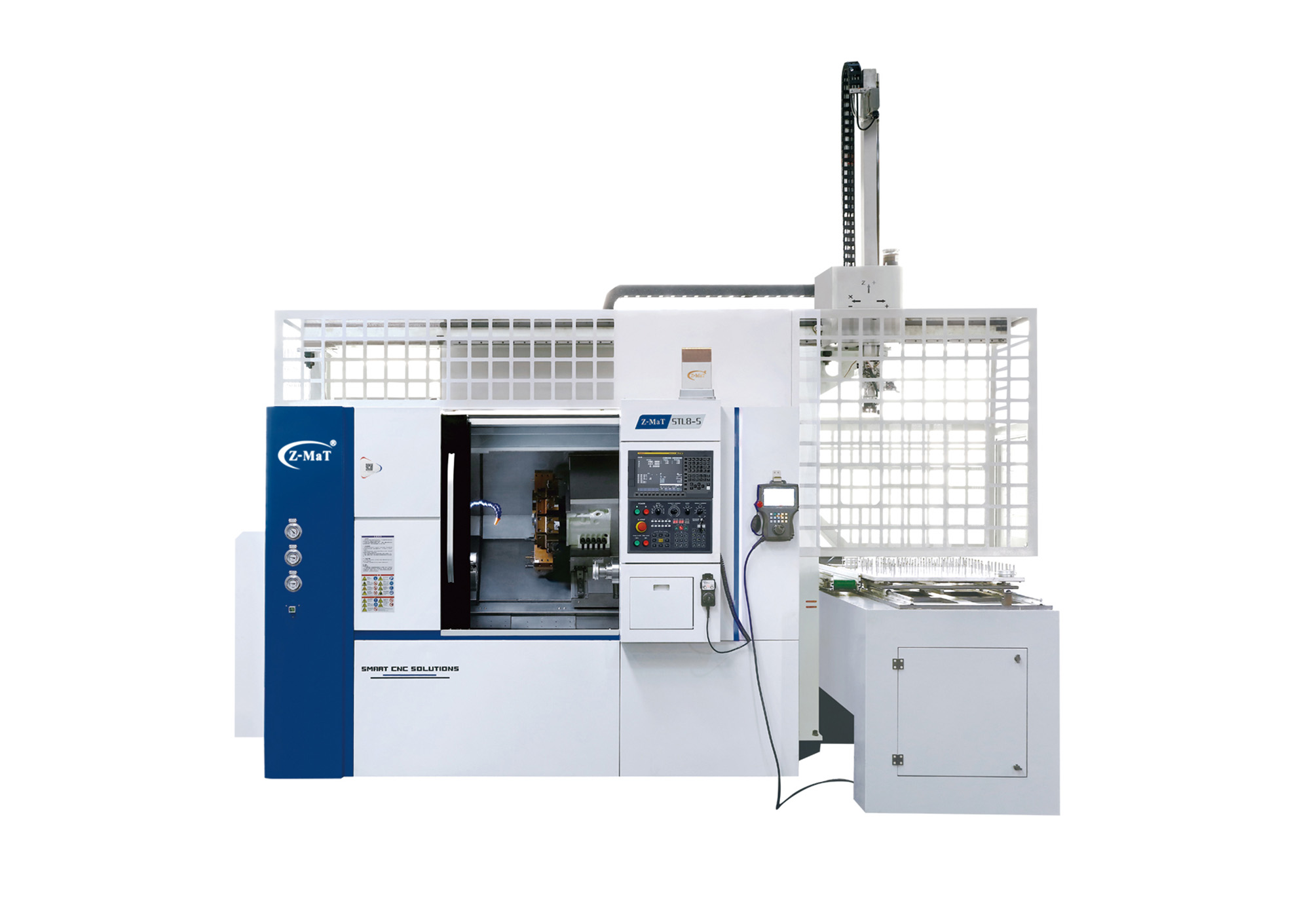

STL8-S Токарный станок с ЧПУ с противошпинделем Z-MaT

Токарный станок с наклонной станиной и противошпинделем STL8-S от Z-MaT — это многоцелевой токарный станок, предназначенный для обработки детали с двух сторон за одну установку. Модель относится к серии Star STL и сочетает все токарные операции в одном цикле, что делает её решением для серийного производства точных деталей из стали, чугуна, цветных металлов и нержавеющей стали. Горизонтальный токарный станок с ЧПУ и противошпинделем такого класса выгоден там, где нужна высокая производительность и идеальная соосность.

Благодаря компоновке с наклонной станиной 35° и двум шпинделям, станок STL8-S закрывает задачи, для которых раньше требовалось два отдельных станка. Заготовка обрабатывается основным шпинделем, после чего противошпиндель синхронно перехватывает деталь «на лету» и дорабатывает её обратную сторону — без перестановки, потери соосности и участия оператора. Купить станок с ЧПУ STL8-S от завода Z-MaT — значит сократить парк оборудования, штат и время выпуска готовой детали.

Комплектация

Направляющие и точность

В основе STL8-S лежит цельнолитая чугунная станина с углом наклона 35°. Такая компоновка повышает жёсткость узла, гасит вибрации на высоких оборотах и обеспечивает свободный сход стружки в зону конвейера, исключая её накопление в рабочей зоне. По осям X и Z установлены линейные направляющие качения (LM) шириной 35 мм — по две на ось с четырьмя каретками, что распределяет нагрузку и сохраняет геометрию реза даже при тяжёлом черновом точении. В паре с шарико-винтовыми парами (ШВП) и серводвигателями направляющие дают ускоренные перемещения до 20 м/мин по обеим осям.

Рабочий ход составляет 250 мм по оси X и 620 мм по оси Z. Максимальный диаметр обработки — Ø320 мм, диаметр над станиной — Ø600 мм, длина заготовки — до 620 мм.

Шпиндель, противошпиндель

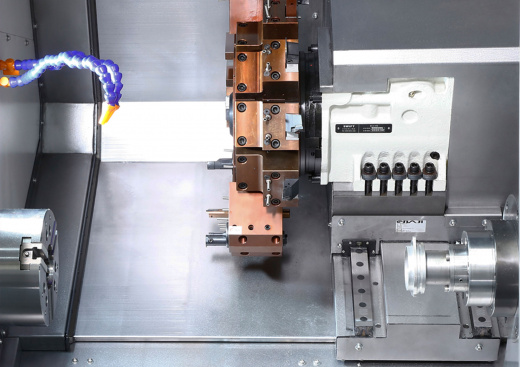

Архитектура станка STL8-S построена вокруг двух шпинделей. Основной шпиндель оснащён 8-дюймовым гидравлическим патроном, имеет отверстие Ø66 мм (проходной диаметр прутка до Ø52 мм), торец А2-6 и развивает до 4000 об/мин при мощности 30 кВт — запаса крутящего момента хватает для обработки валов, фланцев и корпусных деталей из стали и нержавейки. Противошпиндель с 6-ти дюймовым патроном, отверстием Ø55(46) мм и торцом А2-5 раскручивается до 5000 об/мин (11/15 кВт) и синхронно перехватывает деталь «на лету», дорабатывая её обратную сторону без потери базы. Завершает группу 12-ти позиционная револьверная головка BTM55 с сечением державки 25×25 мм и расточной державкой Ø40 мм.

Стандартная и опциональная комплектация

В базовую поставку STL8-S уже входит всё необходимое для запуска в работу: гидравлический 3-х кулачковый патрон, 12-ти позиционная револьверная головка, противошпиндель, автоматическая система централизованной смазки, освещение рабочей зоны и трёхцветная сигнальная лампа для контроля состояния станка с участка.

Области применения

Машиностроение

Изготовление базовых элементов приводов, трансмиссий и несущих конструкций: валы, шестерни, втулки, фланцы, корпуса редукторов, станины и кронштейны. Оборудование обеспечивает высокую точность сопряжений и способность работать с крупногабаритными заготовками.

Нефтегазовая промышленность

Нарезание метрической, дюймовой и специальной резьбы на насосных штангах и бурильных трубах. Производство шпинделей задвижек, штоков, патрубков, переходников и корпусов шаровых кранов.

Оборонная промышленность

Изготовление корпусов снарядов и мин, ведущих поясков, деталей ствольных коробок, шпинделей, осей ходовой части бронетехники и элементов систем наведения.
