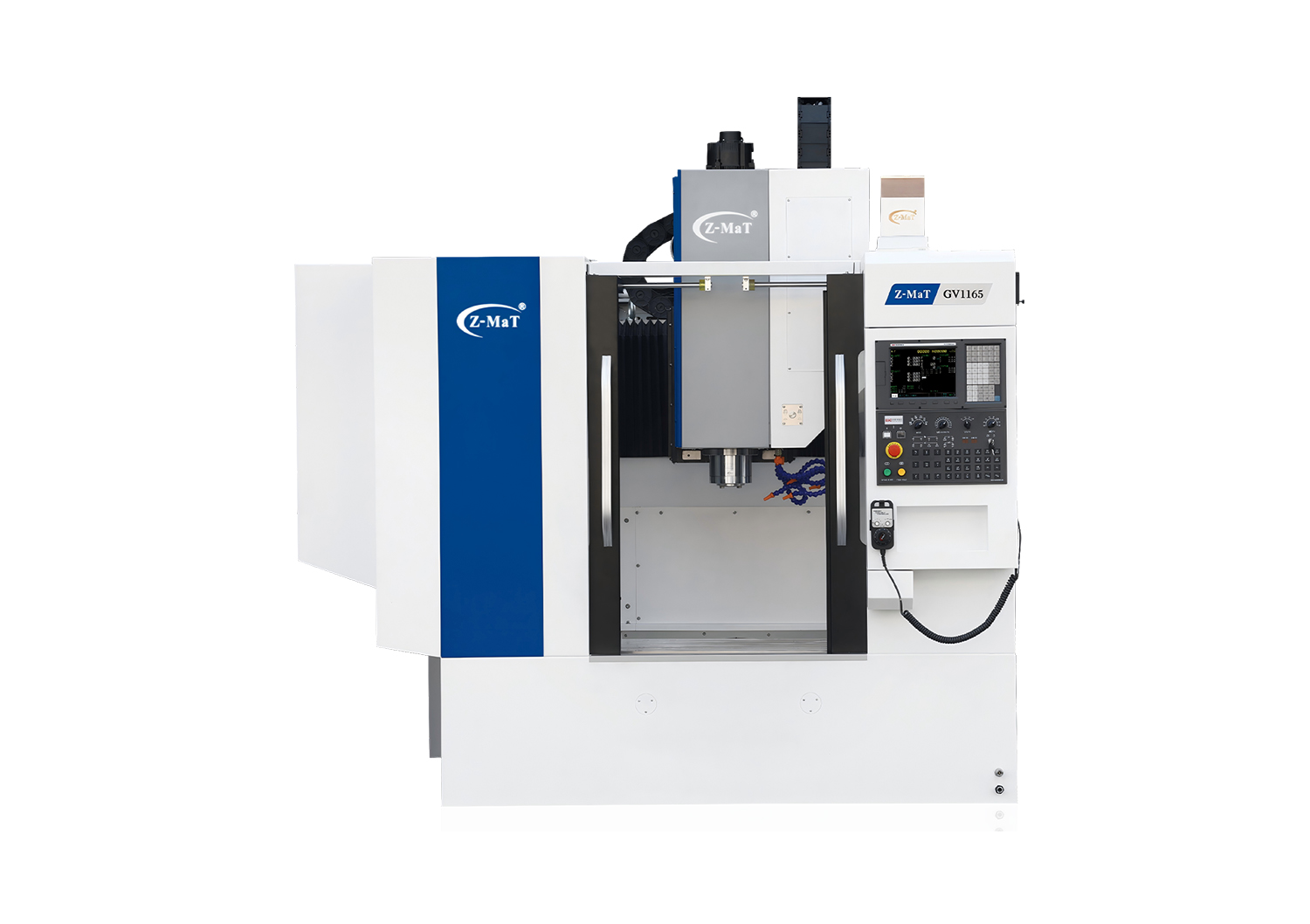

GV1165 Вертикальный обрабатывающий центр портального типа Z-MaT

Вертикальный обрабатывающий центр портального типа GV1165 от Z-MaT спроектирован специально для силовой, скоростной и высокоточной обработки деталей сложной геометрической формы, крупногабаритных штампов, пресс-форм, корпусных элементов и тяжёлых заготовок из сталей, чугунов и титановых сплавов.

Главное конструктивное отличие модели GV1165 — это жёсткая конструкция портального типа. В отличие от стандартных станков с консольной или крестовой структурой стола, портальная компоновка минимизирует вылет шпиндельной колонны относительно опорных направляющих стола. Это полностью сохраняет жесткость стола в любой точке обработке без потерь жесткости в отличаи от стандартной компоновки, гарантируя беспрецедентную геометрическую точность, шероховатость обрабатываемой поверхности.

Комплектация

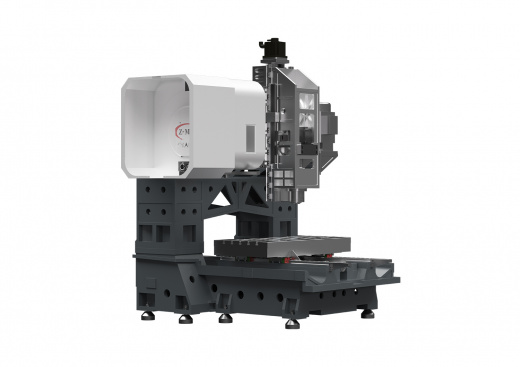

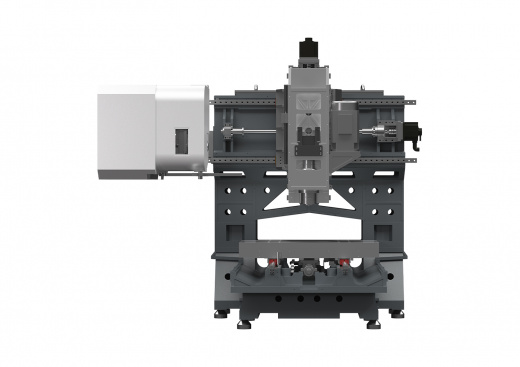

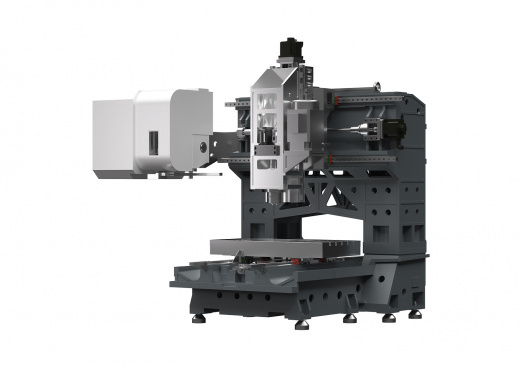

Станина и цельнолитая портальная конструкция

Основой обрабатывающего центра GV1165 является массивная цельнолитая станина и П-образная шпиндельная колонна, изготовленные из высококачественного модифицированного чугуна марки Meehanite. Чугунное литьё проходит многоступенчатую процедуру естественного старения для снятия внутренних остаточных напряжений. Конструкция обладает высокими демпфирующими свойствами, что эффективно гасит вибрации, возникающие при прерывистом фрезеровании на больших подачах. Широкая база расстановки линейных направляющих гарантирует стабильное положение рабочего стола даже при неравномерном распределении массы заготовки.

Высокотехнологичный шпиндельный узел

Сердцем станка является высокоскоростной жёсткий шпиндель с конусом BT40 (или BBT40 с двойным контактом по конусу и торцу для повышения радиальной жёсткости).

• Тип привода: прямой привод (Direct Drive) или ременный привод, оптимизированный под высокий крутящий момент на низких оборотах и максимальную стабильность на частотах до 10 000 / 12 000 об/мин.
• Охлаждение: принудительная система масляного охлаждения рубашки шпинделя с автоматическим контролем температуры предотвращает тепловые деформации и осевое смещение инструмента в процессе длительного чистового фрезерования пресс-форм.
• Подшипники: радиально-упорные шарикоподшипники высшего класса точности (P4) от мировых брендов (NSK/FAG) выдерживают комбинированные осевые и радиальные нагрузки.

Линейные направляющие и ШВП

По осям X, Y и Z установлены роликовые линейные направляющие качения повышенной грузоподъёмности от лидеров индустрии (PMI/Hiwin). Роликовые направляющие обеспечивают значительно большую площадь контакта по сравнению с шариковыми, что повышает жёсткость системы на 30–40%.

Перемещение осей осуществляется через высокоточные предварительно натянутые шарико-винтовые пары (ШВП) класса точности C3, исключающие люфты при реверсе движения.

ШВП напрямую соединены с серводвигателями через безлюфтовые сильфонные муфты, что гарантирует точное позиционирование и высокую повторяемость.

Компонентная база

Станок GV1165 от станкостроительного завода Z-MaT поставляется с надежными, эргономичными и интуитивно понятными системами числового программного управления на выбор заказчика: Fanuc, Siemens, Zmatrol, GSK или Syntec.

• Вся силовая электроника, автоматы защиты, реле и пускорегулирующая аппаратура смонтированы в изолированном электрошкафу и произведены компанией Schneider Electric (Франция) или ABB (Швейцария).
• Высокомощные сервоприводы и двигатели по всем координатным осям (включая мощный мотор шпинделя от CTB или Fanuc) обеспечивают быстрые перемещения и мгновенный отклик при отработке сложных 3D-траекторий.

Автоматическая смена инструмента (АСИ)

Для сокращения вспомогательного времени «от реза до реза» обрабатывающий центр оснащён высокоскоростным инструментальным магазином рычажного типа (манипулятор «рука») на 24 или 30 позиций. Время смены инструмента составляет всего 2,4 секунды. Магазин надёжно изолирован от рабочей зоны герметичными кожухами, что исключает попадание стружки и смазочно-охлаждающей жидкости (СОЖ) на хвостовики инструментальных оправок.

Система смазки, охлаждения и удаления стружки

• Автоматическая импульсная система смазки осуществляет подачу смазочного материала ко всем парам трения и гайкам ШВП строго по заданному временному циклу ЧПУ, минимизируя износ.
• Эффективная система подачи СОЖ через сопла вокруг шпинделя (опционально — подача СОЖ через центр шпинделя под высоким давлением до 25–30 бар) позволяет эффективно вымывать стружку из глубоких полостей и карманов заготовок.

Вертикальный портальный обрабатывающий центр GV1165 от Z-MaT — это сбалансированное, жёсткое и высокопроизводительное оборудование, разработанное для решения самых сложных технологических задач. Благодаря портальному исполнению и тяжелой чугунной станине, станок демонстрирует превосходную геометрическую стабильность, превосходя классические консольные аналоги по точности финишной обработки и долговечности инструмента.
