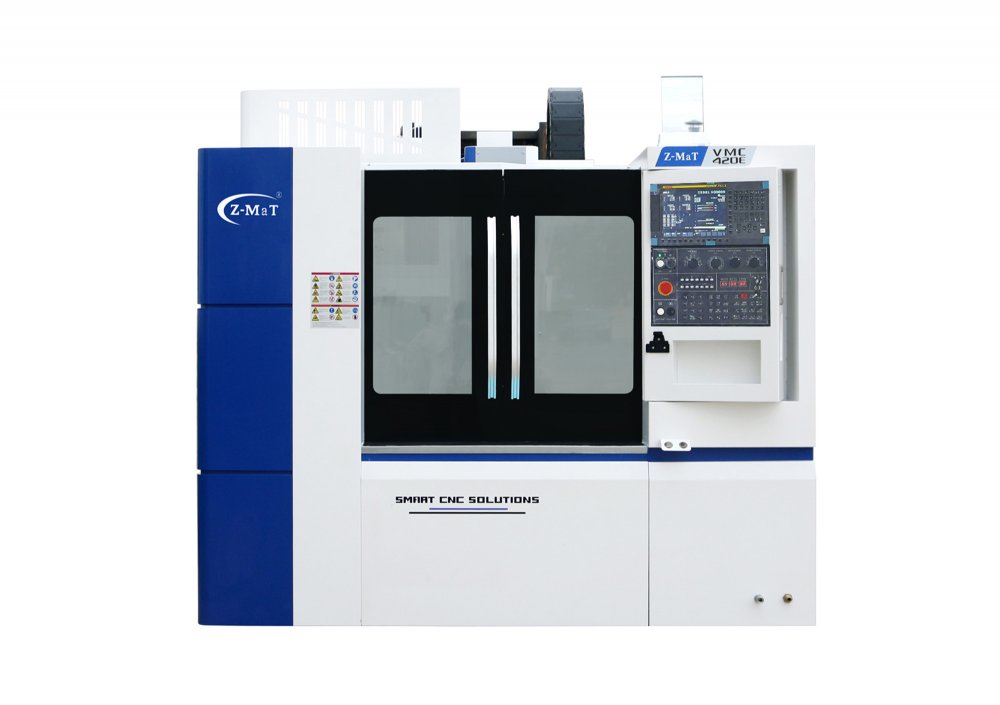

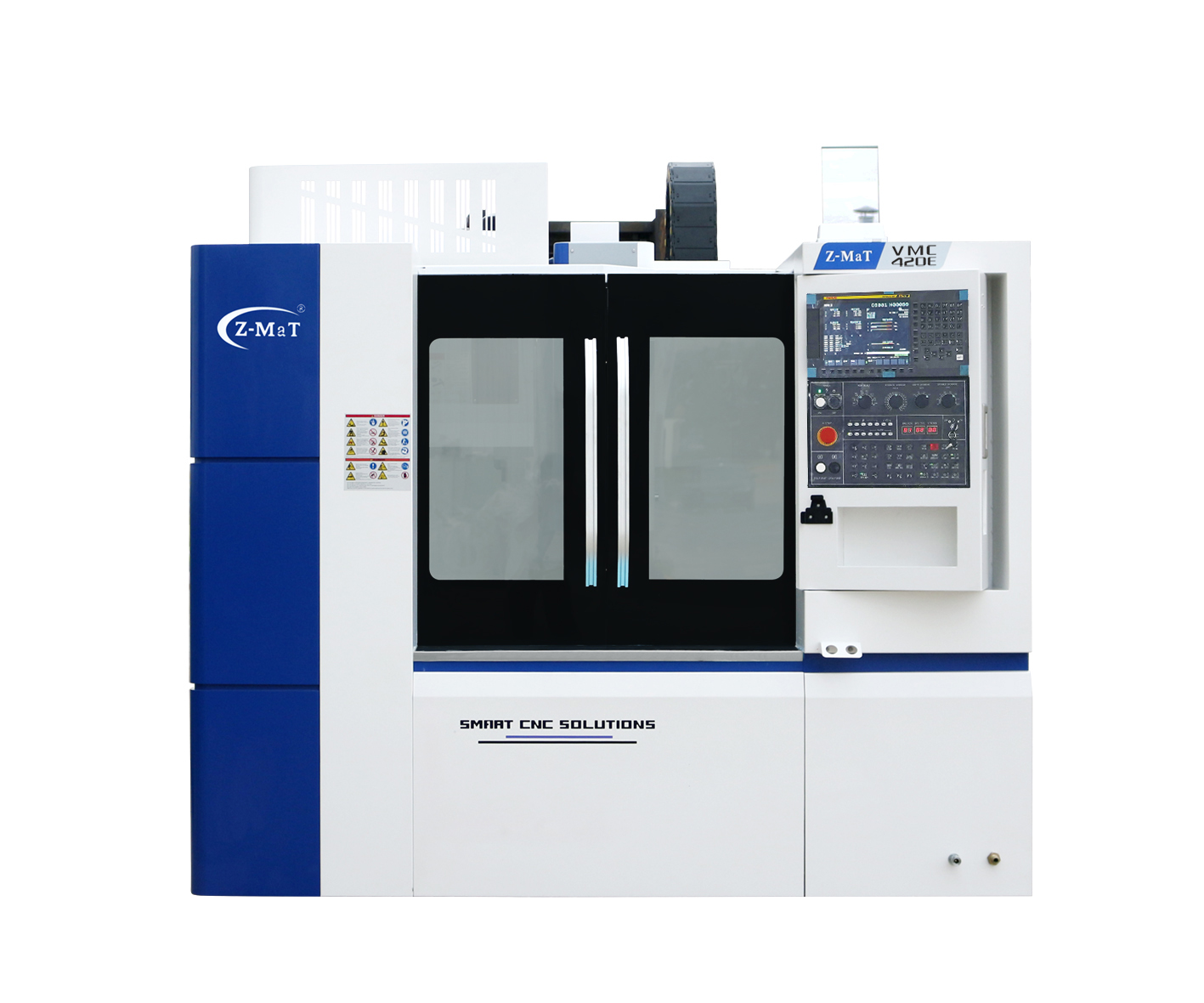

VMC420E Вертикальный обрабатывающий центр Z-MaT

Вертикальный обрабатывающий центр VMC420E – высокоточный фрезерный станок с ЧПУ. Он входит в линейку компактного и производительного оборудования High Performance станкостроительного завода Z-MaT. Ключевыми отличиями станка от аналогов являются монолитная чугунная станина, большая шарико-винтовая передача с центральным расположением и линейные направляющие на роликовых подшипниках повышенной надежности. Эти элементы создают базу для длительной работы без потери качества и точности.

Вертикальный обрабатывающий центр – идеальное решение для крупносерийного изготовления мелких и средних деталей в таких секторах, как автомобилестроение, общее машиностроение, аэрокосмическая и судостроительная отрасли, энергетика. Станок способен выполнять широкий спектр технологических операций, включая фрезерование, зенкерование, сверление, нарезание резьбы и пазов, растачивание, развертывание. Возможность проведения многооперационных циклов без необходимости переналадки сокращает время изготовления сложных деталей.

Благодаря усиленной жесткости конструкции и прецизионному позиционированию металлообрабатывающий станок с ЧПУ стабильно гарантирует точность обработки заготовок и безупречное качество поверхностей

Конструкция

Усиленные линейные направляющие

Вертикальный обрабатывающий центр имеет надежную систему перемещений. Ее основу составляют усиленные линейные направляющие Hiwin с роликовыми опорами качения. Они изготовлены из стали высшего качества шириной 28 мм по всем осям, каждая направляющая имеет по два слайдера.

Применение долговечных роликовых опор качения с углом 45° позволяет равномерно распределять нагрузку, минимизировать вибрации и развивать высокие скорости перемещения: рабочая подача составляет 10 м/мин, ускоренная – 28 м/мин по всем осям. Ход по оси X составляет 420 мм, по оси Y – 240 мм, по оси Z – 450 мм. Точность позиционирования достигает ±0.015 мм по всем осям, а повторяемость – ±0.008 мм.

Оборудование оснащено производительной шарико-винтовой передачей с предварительным натягом, что обеспечивает точность и плавность хода. Установка винта между направляющими и увеличенное расстояние между ними снижает крутящий момент и трение, ускоряя процесс фрезерования и продлевая срок службы станка за счет оптимального распределения нагрузки при работе с крупногабаритными деталями.

Обрабатывающий центр VMC420Е отличается компактными габаритами 2 562 х 2 154 х 2 410 мм и собственным весом 3 100 кг. Рабочая плита размером 720 × 305 мм рассчитана на нагрузку до 260 кг и оборудована Т-пазами для надежной фиксации заготовок. Надежную базу конструкции составляет цельнолитая станина из чугуна с двухэтапной термообработкой для снятия напряжений металла.

Быстроходный шпиндельный блок

Вертикальный фрезерный центр VMC420Е оборудован шпинделем с конусом BT30 – это стандарт для высокоскоростных и высокоточных фрезерных станков с ЧПУ небольшого и среднего размера. Он обеспечивает баланс между жесткостью и скоростью вращения, которая в данном станке достигает 8 000 оборотов в минуту в базовой комплектации и может быть увеличена до 12 000. В обоих вариантах шпиндельный узел имеет сервопривод мощностью 7.5 кВт, превосходящий потребности этого класса техники. Это дает запас прочности, сокращает время пуска-остановки и увеличивает устойчивость к перегрузкам.

Карусельная система смены инструмента

Станок комплектуется надежным и долговечным карусельным АТС на 12 позиций весом до 3 кг. Смена инструмента за 1.2 секунды между инструментами и полный цикл за 3.2 секунды значительно сокращает время переналадки между операциями. Компактный размер узла и размещение вне рабочей зоны высвобождает место и упрощает обслуживание.

Вертикальный фрезерный центр VMC420Е относится к станкам среднего размера. Однако за счет тщательно продуманной конструкции и применения узлов от лучших мировых производителей он выделяется среди конкурентных моделей. Надежность и выносливость в условиях длительных нагрузок делают его экономически выгодным решением для серийного производства металлических деталей.

Фрезерный станок имеет возможность установки различных систем числового программного управления: Fanuc 0i MF PLUS, Sinumerik 808D (Siemens), Zmatrol или Syntec.

Покупая вертикальный обрабатывающий центр VMC420 у авторизованного представителя, вы сможете подобрать комплектацию под задачи предприятия и инвестировать в рост производительности и улучшение качества обрабатываемых деталей.
