Характеристики
Патрон (Рабочая зона):
10, *12
Макс. длина заготовки (Рабочая зона):
3000
Макс. диаметр над станиной, мм. (Рабочая зона):
Ф600
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ф360
Отверстие шпинделя, мм. (Шпиндель):
Ф86, *105
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф75, *91
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

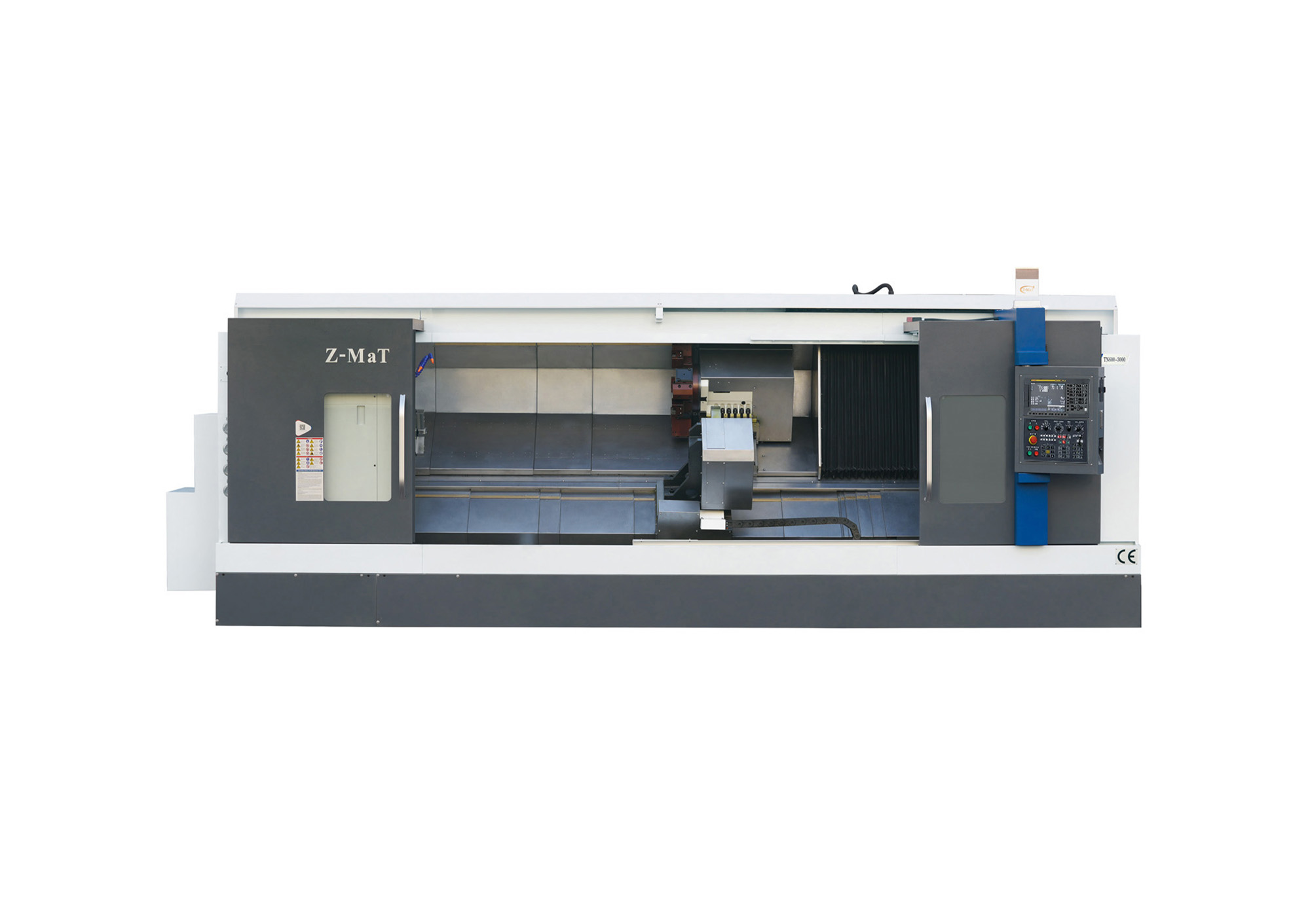

Серия Star TN — токарно-фрезерные станки
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.
Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.
Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Характеристики
Рабочая зона
Патрон
10, *12
Макс. длина заготовки
3000
Макс. диаметр над станиной, мм.
Ф600
Макс. диаметр над суппортом, мм.
Ф360
Шпиндель
Отверстие шпинделя, мм.
Ф86, *105
Тип конца шпинделя
A2-8, *А2-8
Номинальный крутящий момент
260
Главный серводвигатель
18.5/15, *45/37 (ременной)
Макс. скорость вращения
3000, *2000
Макс. диам. сквозн. отверстия, мм
Ф75, *91
Противошпиндель
Номинальный крутящий момент, Нм.
260
Направляющие
Тип направляющих
Линейные направляющие
Угол наклона станины
35°
Инструментальная система
Тип магазина
Револьверная голова
Тип
Револьверная головка
Количество
12
Сечение державки, мм.
BMT55
Макс. скорость приводного инструмента, об/мин.
4000, *5000
Задняя бабка
Тип
Гидравлический, *SPT
Конус пиноли
MT5
Перемещение задней бабки (мм)
3000
Перемещения
Перемещение по оси X
280-320
Перемещение по оси Z
3300
Ускор. перемещение по осям X/Z, мм.
20/20
Точность
Точность позиционирования, мм (Точность)
X: 0.004 Z: 0.012
Повторяемость, мм. (Точность)
X: 0.004 Z: 0.012
Точность позиционирования A/B/C, сек (Точность)
X: 0.013 Z: 0.038
Общее
Производитель
ZHEJIANG ZHENHUAN CNC MACHINE TOOL CO., LTD.
Бренд
Z-MaT
Система числового управления
индивидуально
Потребляемая мощность, кВа
45
Габариты станка (ДхШхВ), мм
6620х1950х2010
Вес станка, кг
12300
Угол наклона станины
35°
