Характеристики
Патрон (Рабочая зона):
8
Макс. длина заготовки (Рабочая зона):
320
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø550
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø320
Отверстие шпинделя, мм. (Шпиндель):
Ф66
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф52
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

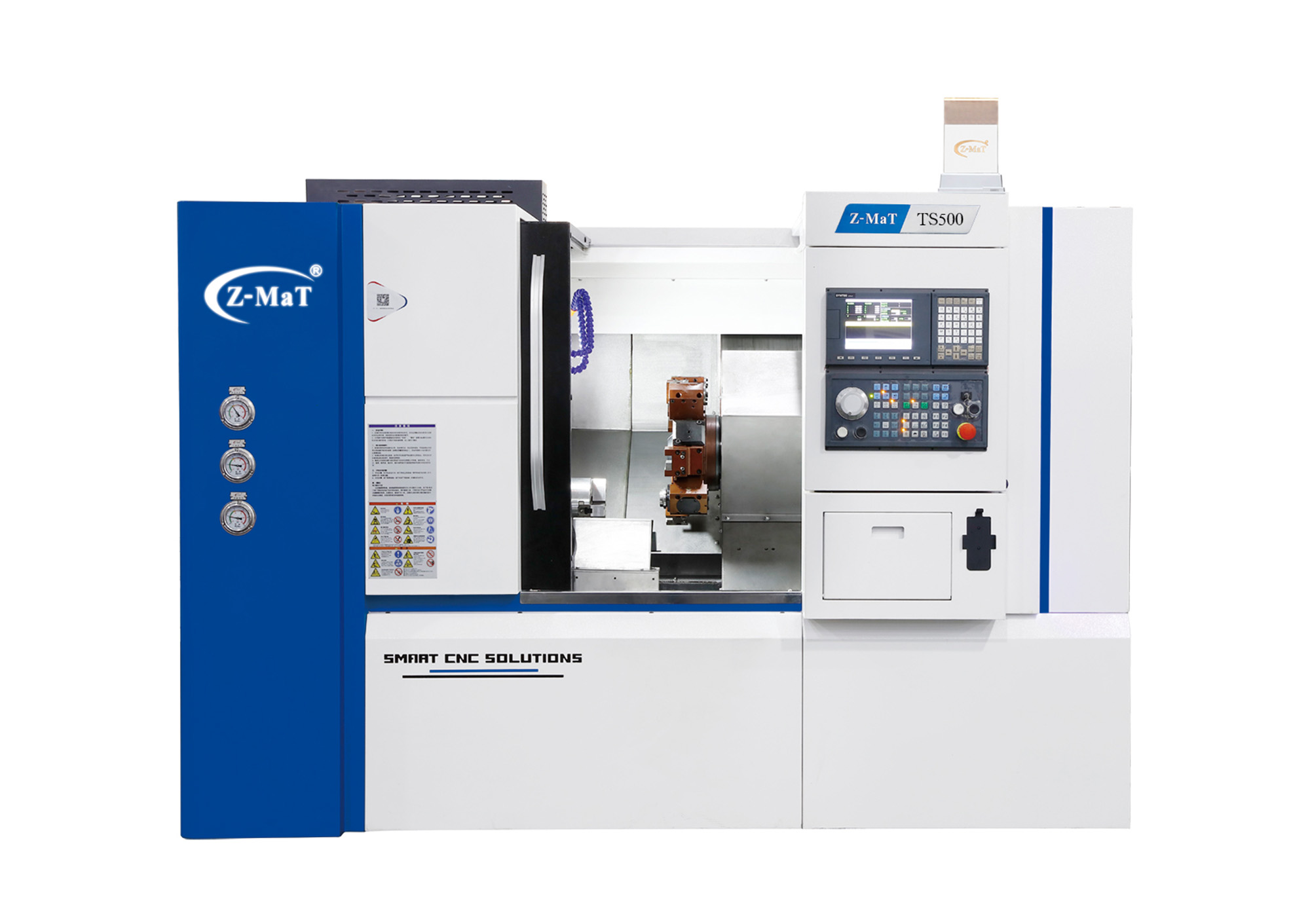

Серия Star TS — токарно-фрезерные станки
Серия TS – это специальная группа станков для обработки коротких деталей и дисков.
Станки TS представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Доступен функционал стационарного или приводного инструмента под револьверной головкой. TS – модели с компактной конструкцией и меньшей стоимостью против серии TN. Конструкция с цельнолитой наклонной станиной 35°/60°, без задней бабки и линейными направляющими гарантируют стабильность обработки деталей длиной 320/400 мм в зависимости от модели станка.
Серия Star TS идеальна для предприятий, которым нужна токарно-фрезерная обработка коротких деталей и оптимальный баланс стоимость/функционал.
Серия TS – это специальная группа станков для обработки коротких деталей и дисков.
Станки TS представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Доступен функционал стационарного или приводного инструмента под револьверной головкой. TS – модели с компактной конструкцией и меньшей стоимостью против серии TN. Конструкция с цельнолитой наклонной станиной 35°/60°, без задней бабки и линейными направляющими гарантируют стабильность обработки деталей длиной 320/400 мм в зависимости от модели станка.
Серия Star TS идеальна для предприятий, которым нужна токарно-фрезерная обработка коротких деталей и оптимальный баланс стоимость/функционал.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Характеристики
Рабочая зона
Патрон
8
Макс. длина заготовки
320
Макс. диаметр над станиной, мм.
Ø550
Макс. диаметр над суппортом, мм.
Ø320
Шпиндель
Отверстие шпинделя, мм.
Ф66
Тип конца шпинделя
A2-6
Номинальный крутящий момент
42
Главный серводвигатель
27/18.5 (ременной)
Макс. скорость вращения
4000
Макс. диам. сквозн. отверстия, мм
Ф52
Противошпиндель
Номинальный крутящий момент, Нм.
42
Направляющие
Тип направляющих
Линейные направляющие
Ширина/кол-во/слайдеры, мм
X:35/2/4; Z:35/2/4
Угол наклона станины
60°
Инструментальная система
Тип магазина
Револьверная голова
Тип
Револьверная головка
Количество
12
Сечение державки, мм.
VDI30, * BMT45
Макс. скорость приводного инструмента, об/мин.
4000, *6000
Перемещения
Перемещение по оси X
250
Перемещение по оси Z
320
Ускор. перемещение по осям X/Z, мм.
20/20
Точность
Точность позиционирования, мм (Точность)
X/Z：0.011
Повторяемость, мм. (Точность)
X/Z：0.003
Общее
Производитель
ZHEJIANG ZHENHUAN CNC MACHINE TOOL CO., LTD.
Бренд
Z-MaT
Система числового управления
индивидуально
Потребляемая мощность, кВа
25
Габариты станка (ДхШхВ), мм
2600×1750×2050
Вес станка, кг
4200
