Характеристики
Патрон (Рабочая зона):
10
Макс. длина заготовки (Рабочая зона):
400
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø600
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø400
Отверстие шпинделя, мм. (Шпиндель):
Ø86
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф75
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

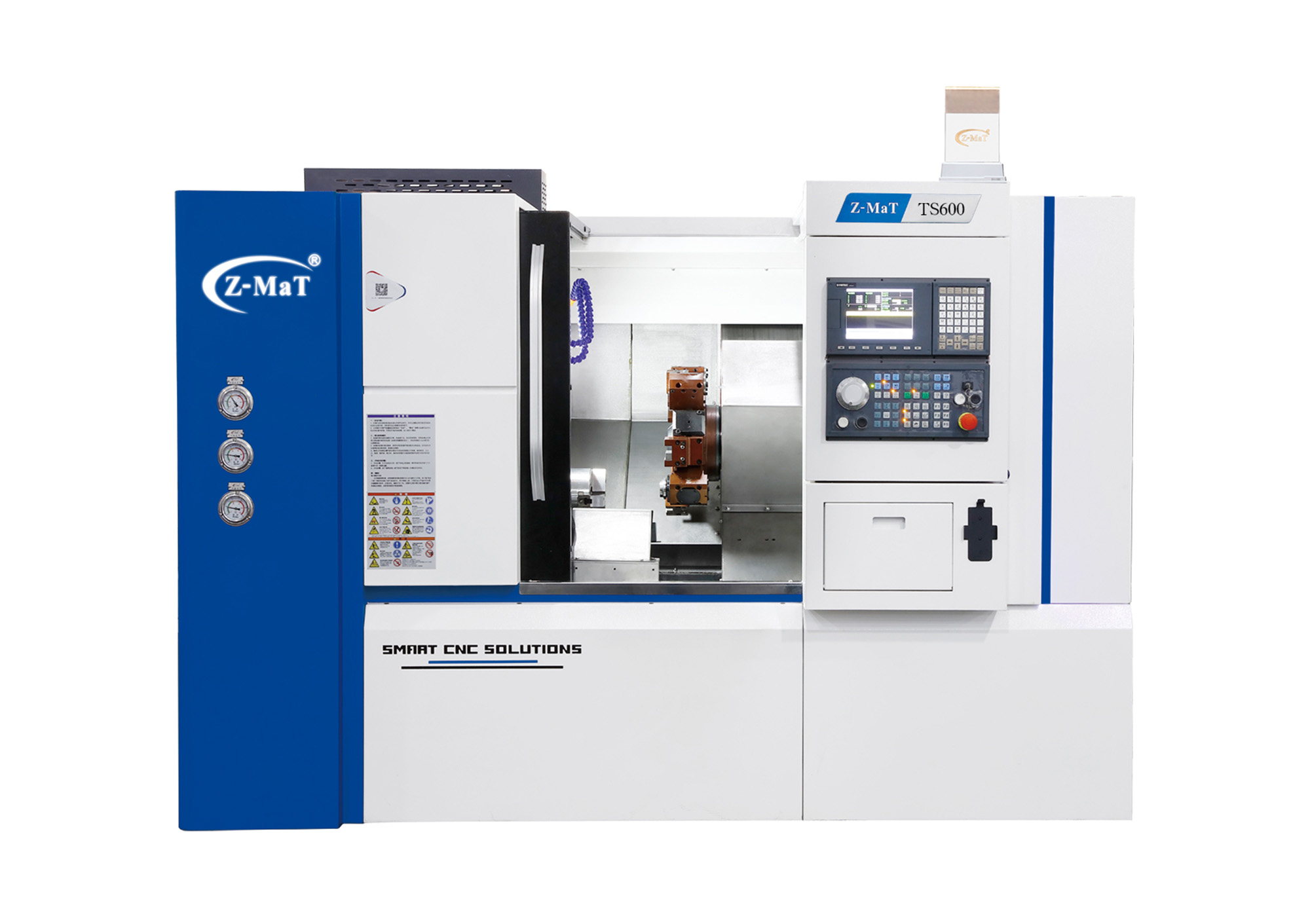

Серия Star TS — токарно-фрезерные станки
Серия TS – это специальная группа станков для обработки коротких деталей и дисков.
Станки TS представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Доступен функционал стационарного или приводного инструмента под револьверной головкой. TS – модели с компактной конструкцией и меньшей стоимостью против серии TN. Конструкция с цельнолитой наклонной станиной 35°/60°, без задней бабки и линейными направляющими гарантируют стабильность обработки деталей длиной 320/400 мм в зависимости от модели станка.
Серия Star TS идеальна для предприятий, которым нужна токарно-фрезерная обработка коротких деталей и оптимальный баланс стоимость/функционал.
Серия TS – это специальная группа станков для обработки коротких деталей и дисков.
Станки TS представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Доступен функционал стационарного или приводного инструмента под револьверной головкой. TS – модели с компактной конструкцией и меньшей стоимостью против серии TN. Конструкция с цельнолитой наклонной станиной 35°/60°, без задней бабки и линейными направляющими гарантируют стабильность обработки деталей длиной 320/400 мм в зависимости от модели станка.
Серия Star TS идеальна для предприятий, которым нужна токарно-фрезерная обработка коротких деталей и оптимальный баланс стоимость/функционал.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Характеристики
Рабочая зона
Патрон
10
Макс. длина заготовки
400
Макс. диаметр над станиной, мм.
Ø600
Макс. диаметр над суппортом, мм.
Ø400
Шпиндель
Отверстие шпинделя, мм.
Ø86
Тип конца шпинделя
A2-68
Номинальный крутящий момент
260
Главный серводвигатель
18.5/15, *45/37 (ременной)
Макс. скорость вращения
3000
Макс. диам. сквозн. отверстия, мм
Ф75
Противошпиндель
Номинальный крутящий момент, Нм.
260
Направляющие
Тип направляющих
Линейные направляющие
Ширина/кол-во/слайдеры, мм
X:35/2/4; Z:45/2/4
Угол наклона станины
35°
Инструментальная система
Тип магазина
Револьверная голова
Тип
Револьверная головка
Количество
12
Сечение державки, мм.
VDI40, * BMT55
Макс. скорость приводного инструмента, об/мин.
4000, *5000
Перемещения
Перемещение по оси X
280
Перемещение по оси Z
400
Ускор. перемещение по осям X/Z, мм.
20/20
Точность
Точность позиционирования, мм (Точность)
X/Z：0.011
Повторяемость, мм. (Точность)
X/Z：0.003
Общее
Производитель
ZHEJIANG ZHENHUAN CNC MACHINE TOOL CO., LTD.
Бренд
Z-MaT
Система числового управления
индивидуально
Потребляемая мощность, кВа
40
Габариты станка (ДхШхВ), мм
2700×1720×2120
Вес станка, кг
4700
Угол наклона станины
35°
