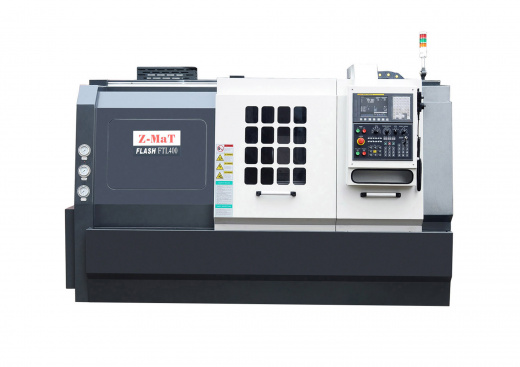

FTL400 Токарный станок с ЧПУ Z-MaT

Токарный станок с ЧПУ FTL400 от завода Z-MaT разработан специально для обработки деталей типа: валы, фланцы, втулки, кольца, в условиях среднесерийного и крупносерийного производства. FTL400 сочетает конструктивную жёсткость классической горизонтальной компоновки с высокой динамикой линейных направляющих качения LM. Цельнолитая чугунная станина шириной 405 мм эффективно гасит вибрации при тяжёлых режимах резания, обеспечивает стабильную геометрию на протяжении всего срока эксплуатации и значительно увеличивает ресурс режущего инструмента. Точность позиционирования ±0,011 мм и повторяемость ±0,003 мм гарантируют соблюдение допусков от первой до тысячной детали в партии.

Комплектация

Цельнолитая горизонтальная станина

Горизонтальная станина FTL400 шириной 405 мм изготовлена из высококачественного модифицированного чугуна методом точного литья. Широкая опорная база обеспечивает:

• максимальную жёсткость на изгиб и кручение при силовом точении крупных заготовок;
• эффективное гашение вибраций — безупречная шероховатость поверхности Ra 0,4 мкм и выше;
• термическую стабильность — минимальные деформации базовых поверхностей при нагреве;
• долговечность направляющих — стабильная точность геометрии без переюстировки на протяжении всего срока эксплуатации;
• увеличенный ресурс режущего инструмента за счёт отсутствия вибрационных нагрузок.

  Горизонтальная компоновка FTL400 обеспечивает жёсткость системы «шпиндель — заготовка — инструмент» при обработке деталей типа диск диаметром до Ø400 мм, и типа вал 250мм. что принципиально важно для чернового точения с большим сечением стружки.

Шпиндельный узел и приводная система

Шпиндель FTL400 доступен в двух конфигурациях под конкретные производственные задачи:

Стандартная комплектация— 7,5/11 кВт:
оптимально для серийного точения деталей из конструкционных сталей, чугуна и цветных металлов. Крутящий момент 72,8 Нм, скорость до 2 000 об/мин, торец A2-6, отверстие Ø62 мм, пруток Ø52 мм, патрон 8".

Опциональная комплектация — 11/15 кВт:
предназначено для скоростного силового обдирочного точения и высокоскоростной чистовой обработки алюминиевых сплавов и цветных металлов. Скорость до 4 000 об/мин открывает возможности высокоскоростной обработки с высокой чистотой поверхности.

Сквозное отверстие шпинделя Ø52 мм обеспечивает совместимость с барфидерами для полностью автоматизированной прутковой обработки без участия оператора.

Линейные направляющие LM и преднатянутые ШВП

Перемещения по осям X и Z реализованы на линейных направляющих качения (тип LM) в сочетании с преднатянутыми шарико-винтовыми парами высокого класса точности.

Линейные направляющие LM обеспечивают:

• минимальный коэффициент трения при любых скоростях подачи;
• отсутствие эффекта скачков при малых подачах на чистовых проходах;
• высокое сопротивление знакопеременным нагрузкам при силовом резании;
• долговременное сохранение точности геометрии.

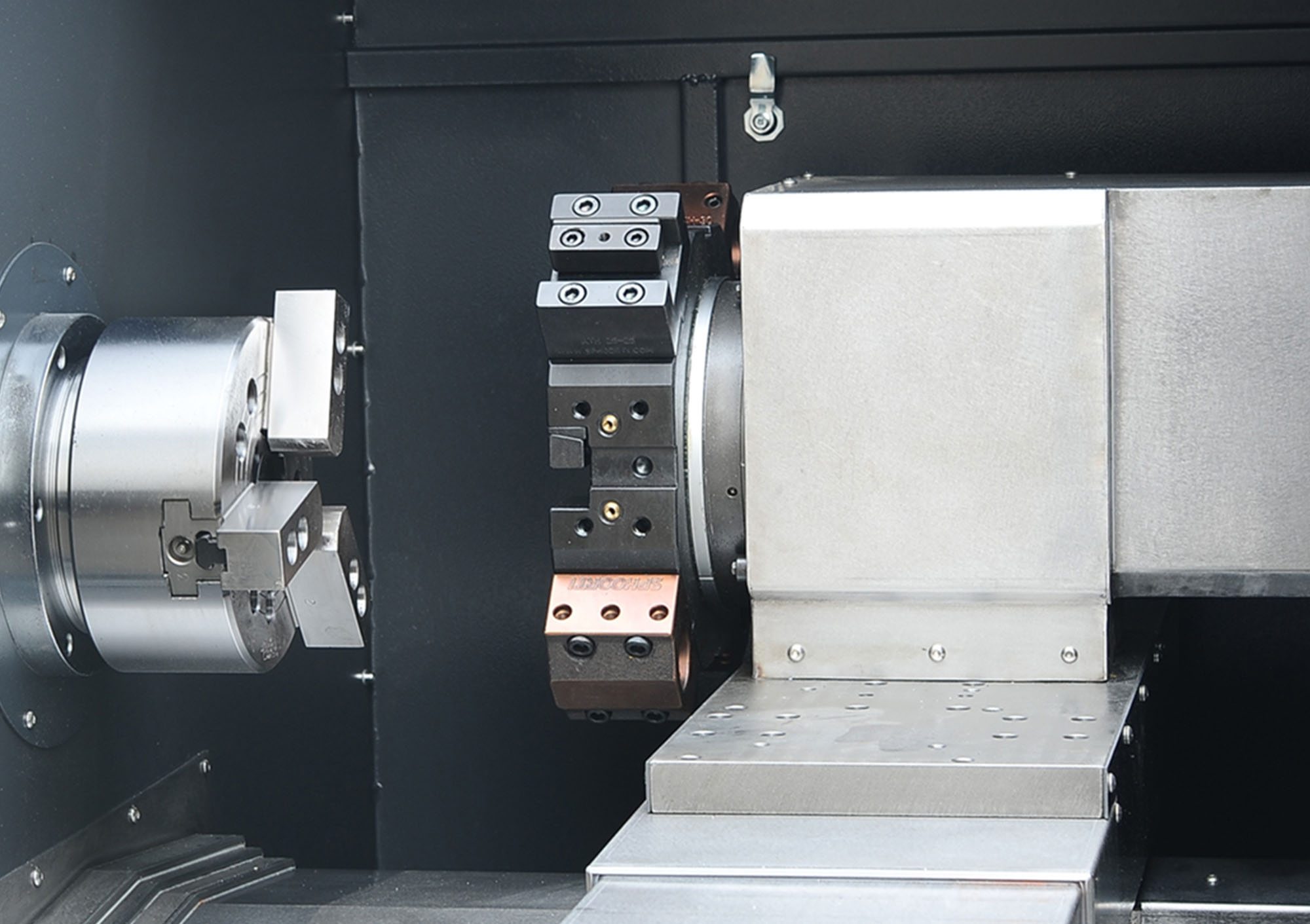

Инструментальная система и револьверная головка

Гибкость настройки инструментальной оснастки позволяет обрабатывать сложные детали за одну установку:
Базовая резцедержка: надёжная 4-х позиционная автоматическая резцедержка с сечением державки резца 25х25 мм.
Расширенная комплектация: опционально доступна револьверная 8-ми и 12-ти позиционная револьверная головка, существенно сокращающая время смены инструмента.

Приводной инструмент: для реализации фрезерных функций, сверления и нарезания резьбы вне центральной оси возможна интеграция оси C и 12-ти позиционной приводной револьверной головки (опция).

Задняя бабка и интеллектуальные системы жизнеобеспечения

Конус MT4 станка FTL400 обеспечивает надёжный поджим заготовок длиной до 520 мм. Гидравлическая задняя бабка (опция) позволяет управлять поджимом детали из текста управляющей программы ЧПУ — обязательное условие для интеграции станка в автоматизированные производственные ячейки и линии с роботизированной загрузкой.

Автоматическая система смазки: централизованно подаёт дозированное количество масла на направляющие и ШВП, предотвращая износ.
Эффективная система охлаждения: автоматическая подача СОЖ в зону резания эффективно отводит тепло, сохраняя стойкость резцов.
Эргономика и безопасность: современная панель управления со съёмным пультом MPG (генератор импульсов ручного управления), закрытый кабинетный тип защиты рабочей зоны и интегрированная светодиодная подсветка.

Токарный станок с ЧПУ FTL400 от завода Z-MaT — это оптимальное сочетание цены, жёсткости конструкции и инновационных инженерных решений. Благодаря автоматизации производственного цикла, внедрение данного оборудования позволяет предприятиям снизить долю брака до нуля, оптимизировать расходы на персонал и существенно увеличить объёмы выпуска готовой продукции. Высокая ремонтопригодность станка, доступность запасных частей и использование электрокомпонентов от Schneider Electric делают его безотказным рабочим инструментом вашего цеха.
